Cavo montato per trasmissione dati MTP-1P1P-100Z01

coassialeSingle Pair Ethernet (SPE)dritto

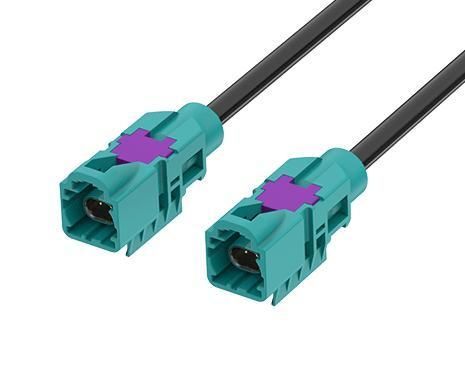

Cavo dritto HS-MTP Plug to Plug, L=100 CM, CODICE Z Il sistema di connettori e assemblaggio cavi HS-MTP (High-Speed Modular Twisted-Pair) di ATTEND offre una soluzione differenziale ad alta velocità di grado automobilistico. Supportando frequenze fino a 20 GHz, si adatta a sistemi ADAS, telecamere, radar/lidar e sistemi di telecamere con risoluzione 4K o superiore. Il suo design modulare è compatibile con coppie ritorte schermate/non schermate e cavi ad alte prestazioni, garantendo l'integrità del segnale, la protezione EMI e una connettività a prova di futuro. Conforme agli standard USCAR-2, USCAR-17, Open Alliance TC9 e IEEE 802.3ch, offre prestazioni robuste, salvaspazio e affidabili per applicazioni automobilistiche e industriali attuali e future. Caratteristiche principali: - Supporta la trasmissione differenziale ad alta velocità, ottimizzata per Ethernet automobilistico (1000BASE-T1, 2.5G/5G/10GBASE-T1). - Conforme agli standard USCAR-2, USCAR-17, Open Alliance TC9 e IEEE 802.3ch. - Custodie in plastica robuste che offrono alta resistenza agli ambienti automobilistici difficili. - Codifiche meccaniche multiple che prevengono errori di connessione e consentono una facile identificazione. - Offre una protezione EMI/RFI superiore in ambienti elettricamente rumorosi. - Supporta cavi STP/UTP per segnali differenziali ad alta velocità. - Intervallo di temperatura operativa: −40°C a +105°C Applicazioni: - Sistema ADAS - Sistemi di telecamere 4K e superiori - Guida autonoma - Display ad alta risoluzione - Intrattenimento per sedili posteriori Opzioni di codice: Codice | Plug | Jack | RAL No. / Colore | Applicazione (Europa) | Applicazione (USCAR) A | Nero jet | Radio senza alimentazione phantom B | Crema | Radio con alimentazione phantom C | Blu segnale | GPS / Navigazione D | Violetto claret | GSM E | Verde foglia | TV / SDARS Terrestre F | Marrone noce | TV / SDARS Terrestre / Telecamera G | Grigio blu | Ingresso senza chiave a distanza H | Violetto erica | GPS / Navigazione J | Beige | Remoto | Bluetooth / VPM K | Curry | Radio diversità | SDARS Satellite L | Rosso carminio | Indefinito | VPM M | Arancione pastello | Indefinito | RKE / TPMS O | Verde chiaro | Indefinito | DSRC / VPM Z | Blu acqua | Codice universale (neutro) Specifiche: MECCANICO - Stile: MTP a MTP (Dritto) - 1° Connettore: HS-MTP (Dritto) - Genere del 1° Contatto: Maschio - 2° Connettore: HS-MTP (Dritto) - Genere del 2° Contatto: Maschio - Colore del Cavo: Nero - OD del Cavo: Circa 3,8 mm - Tipo di Cavo: Coassiale, 26 AWG × 2C + AB - Conformità: ISO 20860-1/2, SAE/USCAR-2, RoHS - Lunghezza: 100 cm - Cicli di Accoppiamento: ≥ 25 ELETTRICO - Codifica: HS-MTP Plug (Codice Z) - Velocità Dati: Fino a 8 Gbps - Intervallo di Frequenza: DC a 6 GHz - Impedenza: 100 Ω AMBIENTALE - Intervallo di Temperatura Operativa: -40°C a +105°C
