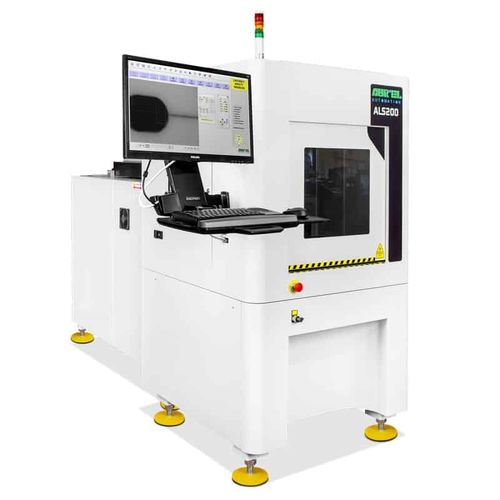

Aurel ALS200 è progettato per la tracciatura, la foratura e il taglio ad alta precisione di substrati ceramici per circuiti ibridi a film sottile e spesso fino a 6″x6″ (tipico Al2O3 e AIN).
Il sistema è dotato di doppio ugello: uno per il taglio e uno per lo scribing.
I laser ALS200 sono offerti come sistema di base o con moduli opzionali di movimentazione da/per pila o magazzino a cassette per produzioni ad alto volume.
Alcune applicazioni per scopi elettronici e industriali generali sono:
Taglio di substrati ceramici
Incisione di substrati ceramici
Foratura di substrati ceramici
SISTEMI DI CONTROLLO
La macchina è controllata da PC e permette una grande flessibilità su tutte le funzioni
Sistema operativo Windows©
Monitor ad ampio schermo
Diagnostica della macchina
Memorizzazione ricette di lavoro e registrazione dati
Testa fissa con doppio ugello
Messa a fuoco motorizzata per regolare l'asse Z in base allo spessore del substrato
Telecamera ad alta risoluzione per la visione dell'area di lavoro per l'allineamento manuale dei substrati
FONTE LASER
Laser CO semisaldato ad alta potenza 350-1000W tipo 2 RF333
Tubi al plasma CO a gas montati su un telaio con un piano a 2 graniti per garantire la stabilità della potenza di uscita
Tecnologia di eccitazione RF, alta potenza di picco, alta modulazione di frequenza, compattezza
Servizio gratuito in fabbrica con facile sostituzione della cartuccia di gas
Frequenza e larghezza di impulso programmabili e controllati in tempo reale dal controllo elettronico
