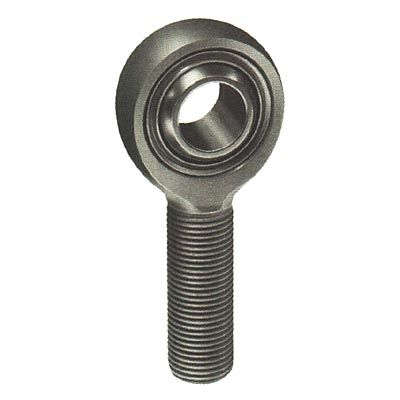

Testa a snodo maschio ASM, ASB series

ad alta resistenza

- Corpo - acciaio legato 4340 (AMS-S-5000), trattato termicamente, cadmiato. - Corsa - 17-4 acciaio inossidabile di pH (AMS 5643), trattato termicamente. - Sfera - 440C acciaio inossidabile (AMS 5630), bicromato di potassio trattato termicamente e duro placcato (AMS-QQ-C-320 codice categoria 2). - Il metallo ai cuscinetti dell'estremità di Rod del metallo ha elencato nelle tabelle sotto ha le stessi dimensioni della busta, materiali (meno rivestimenti di Ptfe), tolleranze di base e capienza del carico poichè quelli che sono approvati a SAE-AS81935/1. - Le scanalature sono disponibili. Le unità sono fornite senza scanalature. Quando una scanalatura è richiesta, specifichi aggiungendo il suffisso ?K?. Ex.: ASMK-3. - Come applicabile, le scanalature saranno conformi a SAE-AS81935/3 o al NAS 559. - Tutti i filetti sono rotolati dopo il trattamento termico e sono conformi a UNJF-3A per AMS-S-8879. - Consulti la fabbrica per le sostituzioni materiali o le possibilità dimensionali di modifica. - Lo spazio radiale è .002 massimi (per .0005 massimi, esempio di suffisso-r di uso: ASMK-6R). - Aggiunga le lettere ?F? o ?Z? al formato della parte per indicare a livello o al tipo montaggi dello zerk rispettivamente (esempio ASM-6F o ASM-6Z). - Per lubrificazione della asciutto-pellicola sul diametro interno delle corse, suffisso D (esempio ASMK-6D) di uso. Per la pellicola asciutta sul foro della sfera e/o sul diametro esterno, fabbrica del contatto.
