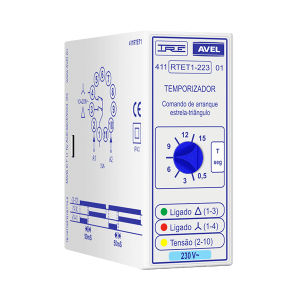

Controllo d'avviamento stella-triangolo.
- Scatola di plastica con una spina circolare a 11 pin.
- Manopola per la regolazione del tempo stella (T).
- Modalità stella, indicata da un LED rosso.
- Modalità Delta, indicata da un LED verde.
- Alimentazione accesa (2-10), indicata da un LED giallo.
- Tensione di alimentazione indicata sul fronte del relè.
- Schema di cablaggio indicato sul lato del relè.
- Schema di commutazione indicato sul lato del relè
Caratteristiche tecniche
- Scale temporali (T):
- 0,5 a 15s
- 2 a 60s
- Tempo di ritardo sul cambio Stella-Delta: 50 ms
- Ripetibilità: +/- 1%
- Tolleranza di alimentazione: -15%...+10%
- Consumo energetico: < 3VA
- Dimensioni: (L) 35mm x (A) 79mm x (P) 77mm
- Relè di uscita:
- Potenza massima: 2500VA (10A/250V)
- Tensione massima di commutazione: 400VAC
---
