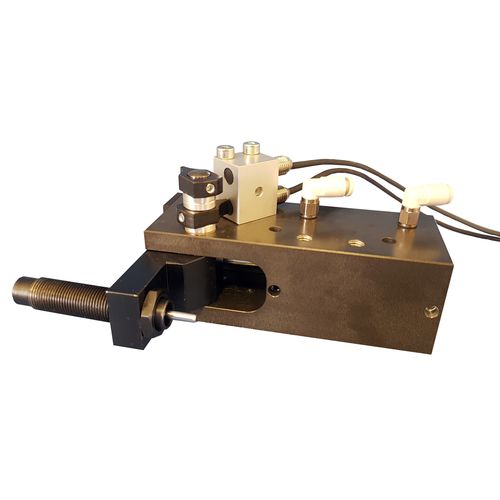

Cuscinetto assiale per trasportatore 3593006

Arresto pneumatico con dito retrattile mediante rotazione di 90° nella direzione di movimento del pallet Bloccaggio mediante azione del giunto a ginocchiera Opzioni : Rilevamento delle posizioni 3 possibili contatti sul dito retrattile: . Assorbitore di blocco idraulico . Assorbitore elastico . Vite di arresto Principio di funzionamento dell'arresto retrattile L'arresto a scomparsa è azionato da un cilindro pneumatico a doppio effetto. Si ritrae con una rotazione di 90° del dito nella direzione di movimento del pallet o dell'oggetto da fermare. Quando viene innestato per arrestare l'elemento in movimento, è bloccato meccanicamente da un'azione a ginocchiera che garantisce un'elevata ripetibilità dell'arresto (<0,05 mm con arresto meccanico). Il dito retrattile supporta una forza d'impatto di 1280 N max quando è innestato; a seconda della velocità e della massa dell'oggetto da fermare, è generalmente necessario prevedere uno smorzamento nel punto di contatto (elastico o idraulico a seconda dell'applicazione). Il dito retrattile è filettato di serie in M8x1 (altre filettature su richiesta, Ø12 max). Questa filettatura consente di ricevere un arresto meccanico regolabile per regolare la posizione dell'arresto, un ammortizzatore elastico o un ammortizzatore idraulico Il rilevamento tramite 2 rilevatori induttivi Ø8 è opzionale. Sono disponibili una versione sinistra e una versione destra a seconda della direzione di montaggio. Utilizzo dell'arresto pneumatico a scomparsa Esistono 3 applicazioni comuni per questo arresto retrattile: - Creare un arresto per il trasporto, un pallet di arresto, un arresto di separazione, un cilindro di arresto - Creare una posizione intermedia per un manipolatore o un portale pneumatico lineare - Riferimento a un prodotto su una postazione di lavoro
