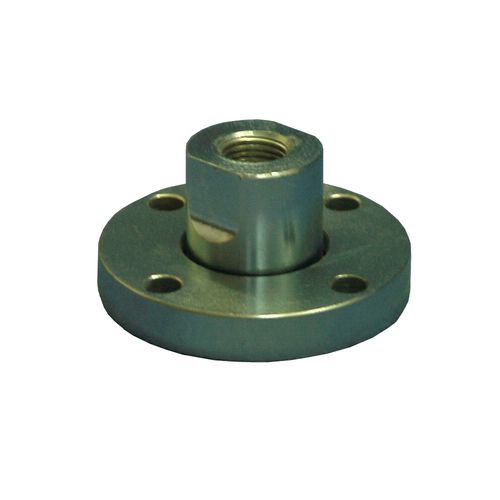

Giunto compensatore Type 5133

rigidoper asta di cilindrocon albero oscillante

Giunto a stelo flottante, compensatore di allineamento > per cilindri pneumatici, elettrici o idraulici Acciaio zincato o acciaio inox 304L Con gioco assiale o regolabile Per filettatura stelo M6 M8 M10x1,25 M12x1,25 M14x1,5 M16x1,5 M16x2 M18x1,5 M20x1,5 M27x2 Giunto flottante, compensatore di allineamento, per stelo di cilindro Questi giunti per stelo consentono di collegare lo stelo di un cilindro pneumatico (o elettrico) a qualsiasi parte da mettere in movimento, evitando di sollecitare lo stelo. Sono disponibili in 2 versioni: . con gioco assiale ( La versione con gioco assiale consente una compensazione radiale dell'asse dello stelo del cilindro, è per le applicazioni pneumatiche più comuni => La versione con gioco regolabile consente di ridurre il gioco assiale avvitando lo stelo contro la vite - ridotto avvitando lo stelo del cilindro contro il perno interno e poi svitandolo leggermente (quindi bloccandolo con il dado dello stelo del cilindro contro l'accoppiamento) - rimosso avvitando lo stelo del cilindro contro la parte interna (con serraggio), quindi bloccando con il dado dello stelo del cilindro contro l'accoppiamento; è quindi necessario assicurarsi che l'accoppiamento e lo stelo del cilindro siano ben allineati prima di bloccare, operare quando lo stelo del cilindro è il più possibile in posizione retratta e senza vincoli sul suo cuscinetto interno. In questo caso, per non avere sollecitazioni meccaniche sullo stelo del cilindro, si raccomanda la guida su boccole a sfera e la flessione deve essere debole. Inoltre, la forza assiale ammissibile per spinta è ridotta (vedere i valori nella documentazione).
