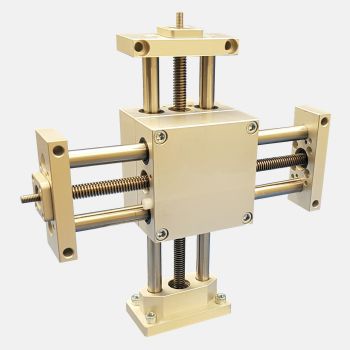

Tavola di posizionamento YZ Type 308N

XZXYZdi precisione

Tavola di sollevamento per motore elettrico Fissaggio con estremità rinforzata per utilizzo verticale Azionato da vite a ricircolo di sfere o da vite di piombo Guidato da 2 aste su boccole a sfere (o cuscinetti a strisciamento nella versione a vite) Opzioni : Adattamento del motore (motore non fornito) Montaggio in tavola XZ o XYZ Adattamento del motore per tavolo di sollevamento Queste piattaforme elevatrici vengono fornite senza motore, ma l'adattamento del vostro motore può essere effettuato da noi. Alcuni adattamenti sono standard, soprattutto per i motori standard (NEMA17 o NEMA23); se le dimensioni del vostro motore non sono elencate, contattateci per verificare la fattibilità dell'adattamento del vostro motore dai nostri pezzi grezzi. Presentazione delle piattaforme elevatrici da motorizzare La versione a vite trapezoidale è irreversibile e la precisione assiale è <0,15 mm (in pratica da 0,02 a 0,10 mm). La versione a vite a sfere è reversibile e la precisione assiale è <0,07 mm. La corsa massima è di 300 mm, ma è possibile realizzare qualsiasi corsa intermedia. Montaggio di tavole nei sistemi XZ, YZ o XYZ Per una tavola incrociata XZ, le tavole sono montate l'una sull'altra direttamente dal corpo con l'opzione 308922* (i fori lisci sono realizzati nel corpo di una tavola). Per le tavole YZ o XYZ, la piastra terminale della tavola di sollevamento è fissata sul corpo o sulla piastra di base di una tavola orizzontale Tipo 308. Generalmente fissate alla piastra terminale nell'applicazione verticale, è anche possibile fissarle al corpo per utilizzarle in orizzontale con il carico da spostare fissato sulla robusta piastra terminale.
