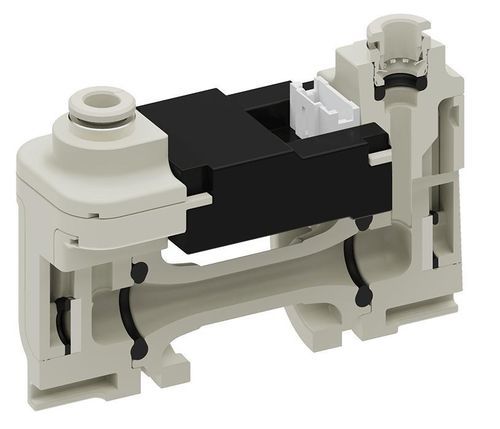

Sensore di portata ad ultrasuoni IFS

massicoper liquidoper applicazioni igieniche

Panoramica
Misurazione del flusso precisa, igienica e senza contatto. Il sensore di portata ultrasonico IFS misura il flusso con precisione e garantisce dosaggi esatti nell'applicazione. L'elettronica di valutazione esegue l'analisi delle misure in tempo reale e una potente tecnologia di processore consente misurazioni rapide e precise.

Caratteristiche principali

• AVS Römer push-in connector con tecnologia brevettata hyperfit®
• Elettronica di valutazione per l'elaborazione delle misure in tempo reale
• Sensori ultrasonici per misurazioni senza contatto
• Design igienico ottimizzato per ridurre i punti morti
• Sezione libera del tubo che consente il flusso completo
• Compensazione della temperatura integrata per misurazioni precise

Vantaggi

• Design igienico: misurazione senza contatto, ottimizzazione dei punti morti, concetto di tenuta brevettato hyperfit®
• Misurazione rapida e precisa: tecnologia di processore potente e valutazione in tempo reale
• Prestazioni elevate: sezione libera del tubo per il flusso completo e misurazione precisa grazie alla compensazione di temperatura integrata
• Ampia gamma di applicazioni: acqua, latte, sciroppo e altri su richiesta

Principio di funzionamento
La misurazione del flusso ultrasonico viene eseguita secondo il metodo della differenza dei tempi di transito. La velocità media del flusso v_m è ricavata dalla differenza dei tempi di transito tra i sensori. Formula (testo): v_m = (c^2 / (2 * L)) * (1/t1 - 1/t2). Dove v_m = velocità media del flusso, c = velocità del suono, L = lunghezza della distanza di misura tra i sensori, t1 = tempo dal sensore 1 al sensore 2, t2 = tempo dal sensore 2 al sensore 1. La velocità media v_m e la sezione di flusso A danno la portata Q: Q = v_m * A.

Opzioni di integrazione
Sono disponibili vari segnali di uscita:

• Analogico: 0-5 VDC (opzionalmente impulso)
• Digitale: Modbus, I²C (inclusa descrizione dell'interfaccia)

Opzioni personalizzate

• Opzione standard: AVS Römer push-in connector nelle dimensioni 4, 6 e 8 mm
• Soluzioni personalizzate disponibili su richiesta

Applicazioni

• Food & Beverage (es. macchine per caffè, attrezzature per latte, postmix/premix)
• Applicazioni industriali
• Life Science

Caratteristiche / specifiche tecniche

• Tipo di sensore: Ultrasuoni, senza contatto
• Tenuta / connettore: AVS Römer push-in connector con concetto di tenuta hyperfit®
• Valutazione della misura: Elettronica di valutazione in tempo reale, processore potente
• Principio di misura: Tempo di transito / metodo della differenza di tempo
• Compensazione: Compensazione integrata della temperatura
• Sezione di passaggio: Sezione libera del tubo che consente il flusso completo
• Uscite: Analogico 0-5 VDC (impulso opz.); Digitale Modbus, I²C (descrizione dell'interfaccia disponibile)
• Dimensioni standard del connettore: 4 mm, 6 mm, 8 mm
• Fluidi tipici: Acqua, latte, sciroppo (altri su richiesta)
