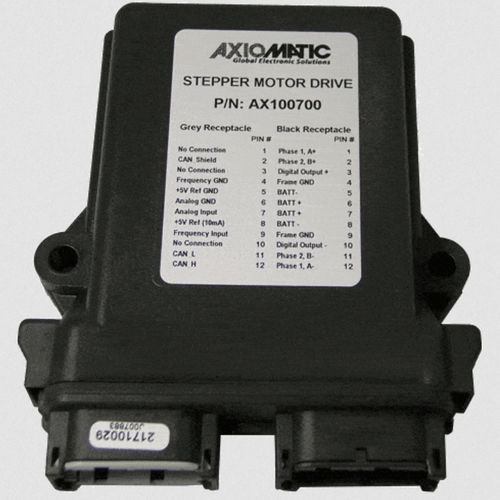

Comando di motore passo-passo AX100700

Il controller per motori passo-passo fornisce un controllo semplice e accurato dei livelli, delle forme d'onda, della tempistica e degli sfasamenti della corrente di un motore passo-passo bifase tramite messaggi di comando SAE J1939. Sono disponibili ingressi di comando analogici e digitali per un parametro di funzionamento, per il feedback in un circuito di controllo PID o come comando di arresto di emergenza. è disponibile 1 ingresso a impulsi o PWM per sensore induttivo o attivo. La direzione del motore è selezionabile. È disponibile un'uscita aggiuntiva, un'uscita digitale sinking (fino a 5A) per un relè, un freno o un altro carico. Specifiche tecniche Ingresso/i 1 ingresso analogico/digitale, configurabile dall'utente come: Corrente Tensione Ingresso digitale (attivo alto o attivo basso) 1 Ingresso a impulsi o PWM, configurabile dall'utente come: 100 Hz-10 kHz Ingresso digitale (attivo alto o attivo basso) Uscite digitali 1 uscita sinking (commutata su GND) per un carico massimo di 5 A (relè, freno o altro carico) Uscita al motore Driver microstepping DMOS di Allegro, A3979 Massimo 2 A per fase per un motore passo-passo. Tensione di funzionamento 12/24 VCC nominale (9-32 VCC) Logica di controllo Logica di controllo dell'azionamento del motore ad anello aperto o chiuso (selezionabile dall'utente) Viene fornito un software incorporato standard Funzionalità programmabile dall'utente tramite Electronic Assistant (EA), P/N: AX070502 o P/N: AX070506K Involucro Custodia per PCB in nylon per alte temperature, TE Deutsch P/N: EEC-325X4B Connessioni 1 presa a 24 pin equivalente a TE Deutsch P/N: DTM13-12PA-12PB-R008 Temperatura di esercizio -da 40 a 85 ºC -da 40 a 185 ºF Applicazioni Automazione come: Macchine edili Attrezzature mobili Veicoli per il trasporto di materiali Veicoli su strada (autobus)
