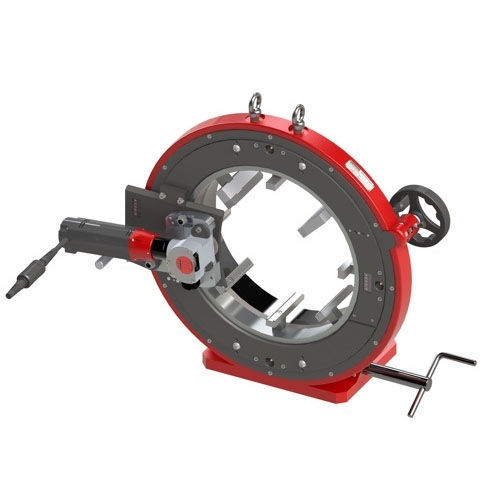

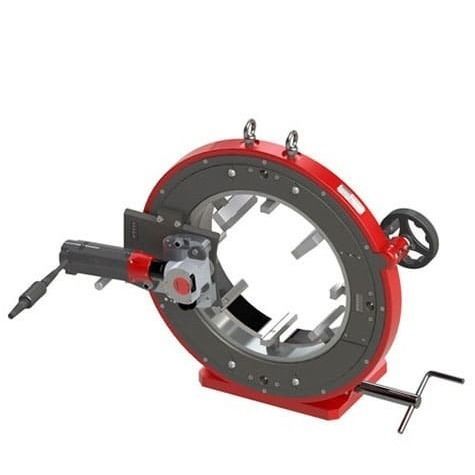

Tagliatubi in acciaio inossidabile CC421

elettricoorbitalemontato su banco

Descrizione
La CC421 è una macchina da taglio orbitale progettata per il taglio orbitale di precisione di tubi e condotte da 8,625" a 16" (212–422 mm). Una lama rotante che si muove concentricamente attorno al tubo garantisce tagli squadrati e privi di bave, preservando la rotondità e riducendo le deformazioni. Adatta ad acciaio, acciaio inox e leghe speciali, la CC421 assicura risultati ripetibili in contesti industriali.

Alimentazione e progettazione
Disponibile con azionamento elettrico (standard o alta velocità) o pneumatico. Le versioni elettriche montano motori da 1200 W (110/220 V, 50–60 Hz). Il sistema di serraggio concentrico in acciaio inossidabile con più punti di contatto blocca il tubo e lo protegge dalla contaminazione. Una ruota di rotazione fluida, la ridotta distanza lama‑morse e una leva di penetrazione riducono le vibrazioni, estendono la vita della lama e migliorano sicurezza e produttività dell'operatore.

Vantaggi del prodotto

• Gamma AXXAIR CC con azionamenti elettrici o pneumatici e serraggio concentrico in acciaio inossidabile per elevata precisione di taglio e ridotta deformazione del tubo.
• Ganasce in acciaio inossidabile che proteggono la superficie del tubo dalla contaminazione.
• Ruota di rotazione fluida che aumenta la durata della lama e la qualità del taglio.
• Leva di penetrazione che garantisce un impegno costante della lama e facilita l'uso.
• Ridotta distanza lama‑ganasce che diminuisce le vibrazioni e migliora la perpendicolarità.

Materiali di consumo e accessori

• Lame di alta qualità per tagli squadrati senza bave (< 0.4 mm / 0.015" di perpendicolarità; alcune lame < 0.25 mm / 0.01").
• Olio e pasta lubrificante per il taglio.
• Supporti per tubi di lunghezza maggiore.

Tabella specifiche tecniche
Descrizione | Motore elettrico standard | Motore elettrico ad alta velocità | Pneumatico
Codice | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD
Intervallo diametri | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm
Capacità di taglio* | Fino a 0.6" / 15 mm | Fino a 0.6" / 15 mm | Fino a 0.6" / 15 mm
Velocità di rotazione lama | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potenza motore elettrico | 1200 W | 1200 W | n.d.
Tensione | 110 / 220 V | 110 / 220 V | n.d.
Frequenza | 50 – 60 Hz | 50 – 60 Hz | n.d.
Pressione aria | n.d. | n.d. | 43.5 – 87 psi / 3 – 6 bar
Potenza acustica max. | 90 dB | 90 dB | 95 dB
Livello di vibrazione | < 2.5 m/s2 | < 2.5 m/s2 | n.d.
Peso unitario | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs
Dimensioni macchina | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
Dimensioni imballo | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
Peso imballo | 410 lbs / 186 kg | 410 lbs / 186 kg | 410 lbs / 186 kg
* A seconda della lama e del materiale del tubo

Caratteristiche tecniche

• Modello: CC421
• Intervallo diametri esterni: 8.625" – 16" (212 – 422 mm)
• Capacità max di taglio: fino a 0.6" / 15 mm (a seconda di lama e materiale)
• Tipologie di azionamento: Elettrico (standard & alta velocità) e Pneumatico
• Potenza motore elettrico: 1200 W
• Tensione: 110 / 220 V (50 – 60 Hz)
• Pressione aria (versione pneumatica): 43.5 – 87 psi / 3 – 6 bar
• Velocità lama: 30–75 rpm (elettrico standard); 95–280 rpm (elettrico alta velocità); 60–110 rpm (pneumatico)
• Peso unitario: 195 kg / 429.9 lbs
• Dimensioni macchina (L x P x H): 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
• Dimensioni imballo: 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
• Peso imballo: 410 lbs / 186 kg
