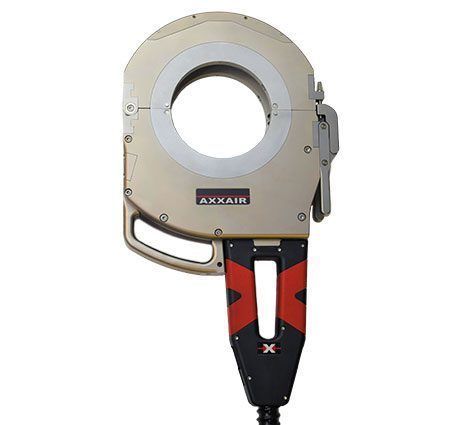

Testa di saldatura raffreddata ad acqua AMX-170

orbitaleper tubichiusa

Panoramica
La testa di saldatura orbitale chiusa AMX-170 è progettata per saldature orbitali automatizzate e ripetibili su tubi di grande diametro. Supporta la saldatura per fusione senza apporto di materiale e si integra con diverse alimentazioni orbitali standard per un'implementazione agevole nelle linee produttive.

Impiego e materiali
Progettata per saldatura per fusione di tubi in acciaio inossidabile a parete sottile (Ø 38–170 mm). Indicato per leghe sensibili all'ossidazione come nichel e titanio. Applicazioni tipiche: farmaceutico, chimico, alimentare e beverage, semiconduttori, aerospaziale e altri settori industriali che richiedono integrità delle tubazioni e qualità della saldatura.

Specifiche
Codice: AMX-170
Descrizione: Testa chiusa con cavo da 8 m / 26 ft, raffreddamento ad acqua. Vedere tabella compatibilità alimentatori.
Diametro tubo: 1,5–6,625" / 38–170 mm ext.
Diametro elettrodo: 1/16" o 3/32" (1,6 o 2,4 mm)
Peso con cavo: 14,5 kg
Ciclo di lavoro al 100%: 120 A
Corrente massima di saldatura: 150 A
Temperatura d'esercizio: 0°C a +40°C (32°F a 104°F)
Alimentatori consigliati: AXXAIR SAXX (alcune unità AMI compatibili)

Compatibilità alimentatori
MARCHIO | ALIMENTATORE | direttamente compatibile | con adattatore
AMI | AMI-205 con autocalibrazione | SÌ | NO
AMI | AMI-207 con autocalibrazione | SÌ | NO
AMI | AMI-217 con autocalibrazione | SÌ | NO
AMI | AMI-307 | NO | SÌ: SAFS-ADAMI4
AXXAIR | AXXAIR SAXX-201 | NO | SÌ: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-200 | NO | SÌ: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-210 | NO | SÌ: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-300 | NO | SÌ: SAFS-ADAMI1

Vantaggi del prodotto

• Compatibile con determinate unità di alimentazione AMI e AXXAIR
• Progettata per tubi di grande diametro fino a 170 mm Ø
• Funzionamento senza lubrificante adatto a camere bianche e ambienti ad alta purezza
• Alimentazione gas diretta con diffusione ottimizzata (max 60 L/min) per stabilità dell'arco e penetrazione
• Ganasce in alluminio filettate standard per forza e ripetibilità
• Sistema di raffreddamento ad acqua per prestazioni in cicli prolungati
• Manutenzione e pulizia semplici per ridurre i tempi di fermo
• Cavo da 8 m per estesa portata operativa

Caratteristiche aggiuntive

• Regolazione offset elettrodo integrata per preciso allineamento dell'arco
• Due impugnature ergonomiche per movimentazione e posizionamento
• Sistema di pressione di serraggio regolabile per forza costante
• Due finestre snodabili con vetro per saldatura grado 10

Specifiche tecniche

• Modello: AMX-170
• Intervallo Ø tubo: 38–170 mm (1,5–6,625")
• Raffreddamento: ad acqua
• Diametri elettrodo: 1/16" (1,6 mm) e 3/32" (2,4 mm)
• Peso (con cavo): 14,5 kg
• Ciclo continuo: 120 A a 100%
• Corrente massima di saldatura: 150 A
• Temperatura di esercizio: 0°C a +40°C
• Lunghezza cavo: 8 m
• Portata gas max: 60 L/min
