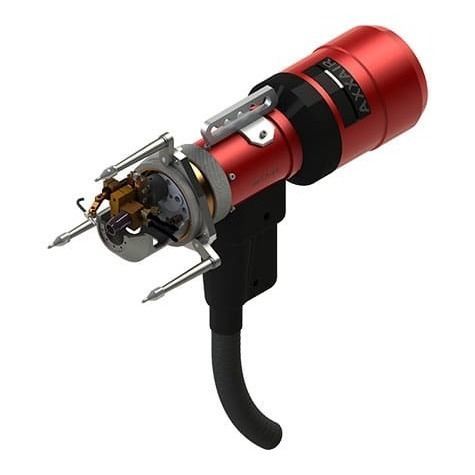

Testa di saldatura orbitale SATP-80X

raffreddata ad acquadi tubi su piastra tubieraGTAW

Panoramica
La SATP-80X è una testa di saldatura orbitale tubo-piastra completamente raffreddata ad acqua, progettata per assemblaggi economici e affidabili di tubi su piastre in scambiatori di calore e apparecchiature di processo. Compatibile con acciaio inossidabile, titanio e acciaio al carbonio, adatta a settori come aeronautica, agroalimentare ed energetico.

Specifiche operative
INTERVALLO DI DIAMETRO EST. TUBO: 0,47 – 3,23" / 12 – 82 mm
SISTEMA DI RAFFREDDAMENTO: Raffreddamento ad acqua
FUNZIONE: Saldatura TIG orbitale
CORRENTE MAX DI SALDATURA: 200 A
PESO (senza bobina): 7,5 kg

Vantaggi del prodotto

• Progettata per la saldatura TIG orbitale dei giunti tubo-piastra in scambiatori di calore e apparecchiature di processo
• Copre diametri esterni tubi da 12 a 82 mm (0,47 – 3,23") e diametri interni da 10 a 78 mm (0,39 – 3,07")
• Testa completamente raffreddata ad acqua supporta correnti fino a 200 A per saldature stabili e continue
• Distributore rotante del filo integrato per erogazione costante del filo d'apporto
• Sistema di alimentazione filo compatibile con filo Ø 0,8 mm e velocità fino a 200 cm/min
• Testa inclinabile raffreddata ad acqua e filo inclinabile per migliore accesso e posizionamento in assemblaggi complessi
• Mandrino di precisione con centraggio a sfere a molla per allineamento accurato e serraggio concentrico interno
• Fermi di posizionamento regolabili per maggiore stabilità e ripetibilità
• Design leggero (7,5 kg) per migliore maneggevolezza e controllo operatore
• Compatibile con alimentatore SAXX per controllo avanzato del processo

Tabella riassuntiva delle specifiche
Codice articolo: SATP-80X
Descrizione: Testa di saldatura tubo-piastra fornita con distributore di filo
Diametro esterno tubo: 0,47 – 3,23" / 12 – 82 mm
Diametro interno tubo: 0,39 – 3,07" / 10 – 78 mm
Diametro elettrodo: 2,4 mm / 3/32"
Peso (senza mulinello): 7,5 kg / 16,5 lbs
Alimentazione filo: Diametro: 0,8 mm (0,03"), Velocità max: 200 cm/min (78,7"/min), Bobina: D100 (1 kg)
Corrente max di saldatura: 200 A
Temperatura di esercizio: 0°C a +40°C (32°F a 104°F)

Caratteristiche / specificazioni tecniche

• Codice articolo: SATP-80X
• Funzione: Saldatura TIG orbitale per giunti tubo-piastra
• Intervallo diametro esterno tubo: 12 – 82 mm (0,47 – 3,23")
• Intervallo diametro interno tubo: 10 – 78 mm (0,39 – 3,07")
• Raffreddamento: Testa completamente raffreddata ad acqua
• Diametro elettrodo: 2,4 mm (3/32")
• Peso (senza mulinello): 7,5 kg (16,5 lbs)
• Alimentazione filo: 0,8 mm, velocità max 200 cm/min, bobina D100 (1 kg)
• Corrente massima di saldatura: 200 A
• Temperatura di esercizio: 0°C a +40°C
