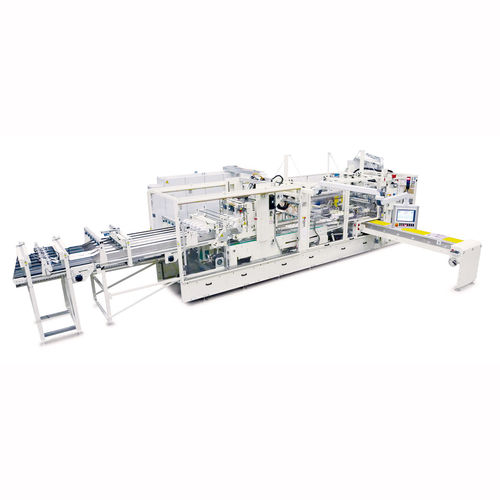

Confezionatrice orizzontale BF60C

automaticaper l'industria agroalimentare

Panoramica del prodotto
Il riempitore di sacchetti BF 60C di B&B Verpackungstechnik è un sistema automatico di confezionamento in sacchetto per carta igienica, asciugamani piegati (C‑fold) e rotoli da cucina. La macchina modulare gestisce l'alimentazione multicanale (tipicamente 4 corsie), raggruppa i prodotti in formazioni programmabili e li inserisce in sacchetti prefabbricati su wicket. I sacchetti vengono separati e aperti mediante bracci a vuoto, ripiegati e saldati trasversalmente; i residui di film vengono aspirati per un risultato pulito.

Progetto e costruzione
Il sistema è costruito come kit modulare con telaio di base stabile, piedi regolabili in altezza e ampie porte di protezione trasparenti con bloccaggi di sicurezza. Tutti i dispositivi di sicurezza sono conformi alla normativa CE. Regolazioni centralizzate e riproducibilità tramite ricette consentono rapidi cambi formato. I servomotori gestiscono bocche di riempimento, movimenti di sollevamento e funzioni di trasporto. Il magazine di sacchetti offre più posizioni di impilamento e una catena spingitore servo‑azionata regolabile per diverse larghezze di sacchetto.

Principali funzioni della macchina

• Alimentazione e formatura: consegna multicanale (standard 4 corsie) con raggruppamento dei prodotti in formazioni definite prima dell'alimentazione principale.
• Bocca d'inserimento e apertura a vuoto: stazione di apertura con apribuste a vuoto, bocca di riempimento servo‑azionata, corsa e angolo di apertura programmabili; rilevamento inceppamenti tramite limitazione della coppia; posizioni di formato riproducibili via software.
• Magazine sacchetti BF 60: tre o sei posizioni di pila, stazione di sollevamento servo‑motorizzata, rilevamento sacchetti, cambio rapido tramite catena; regolabile per diverse larghezze di sacchetto.
• Saldatura trasversale con piega: esecuzione per funzionamento a una o due corsie con piega e saldatura sicure; aspirazione dei residui di film.
• Trasporto e consegna: catene a barra e nastri trasportatori servo‑azionati per trasferimenti precisi e regolazione della lunghezza in funzione della profondità del sacchetto; controllo velocità tramite inverter.

Dettagli tecnici (sintesi)
Concetti modulari ed espandibili che adattano il sistema a nuovi prodotti o requisiti di mercato; soluzioni flessibili per esigenze produttive specifiche.

Campi di applicazione
Confezionamento ottimizzato per prodotti tissue e igienici, inclusi asciugamani/serviette piegati, rotoli e multipack; adatto a formati di carta igienica e affini.

Prestazioni e opzioni
Le prestazioni dipendono dal formato del rotolo e dalla formazione di confezionamento; intervalli tipici (a seconda di modello e prodotto) circa 20–120 pack/min. I formati dei sacchetti sono adattati alle dimensioni dell'imballo (diametro rotolo, altezza, file/strati). Opzioni: espulsione/apertura automatica dei sacchetti, buffer di alimentazione, raggruppamento, sacchetti con zip/maniglia, stazioni di stampa/etichettatura e prova di tenuta.

Qualità, set up e sicurezza
Cambio formato tramite ricette (schema pack, dimensioni sacchetto, compressione) e impostazioni senza attrezzi guidate dall'HMI. Assicurazione qualità tramite imballaggio stabile, inserimento controllato e sigillatura pulita; telecamere/sensori per controllo presenza e posizione. Sicurezza: coperture protettive con bloccaggi, arresto di emergenza e controllo di sicurezza conforme CE; limitazione coppia e aspirazione residui film riducono fermate e scarti.

Specifiche tecniche

• Modello: BF 60C
• Produttore / Marca: B&B Verpackungstechnik
• Applicazioni: rotoli da toilette, rotoli cucina/domestici, carta tissue, pacchi di asciugamani piegati, scatole/multipack di tissue
• Alimentazione multicanale standard: tip. 4 corsie (alimentazione multicanale e raggruppamento)
• Magazine sacchetti: 3 o 6 posizioni di pila; stazione di sollevamento servo‑motorizzata; cambio rapido tramite catena; regolabile per diverse larghezze sacchetto
• Apertura sacchetto: apritore a vuoto con bocca di riempimento servo‑azionata; corsa e angolo di apertura programmabili
• Sicurezza & rilevamento: limitazione coppia per rilevamento inceppamenti; porte protettive con interruttori di sicurezza; conformità CE
• Saldatura: saldatura trasversale con piega per funzionamento mono‑ e bi‑corsia; estrazione residui film
• Trasporto: catene a barra e nastri servo‑azionati; controllo velocità tramite inverter
• Azionamenti: servomotori per bocche di riempimento, movimenti di sollevamento e funzioni di trasporto
• Prestazione (tip., dipende dal prodotto): circa 20–120 pack/min
• Opzioni: sacchetti con zip/maniglia, stazioni stampa/etichettatura, prova tenuta, buffer di alimentazione, espulsione/apertura automatica sacchetti
• Progetto: costruzione modulare per flessibilità ed espandibilità; piedi regolabili in altezza; ampie porte protettive trasparenti
