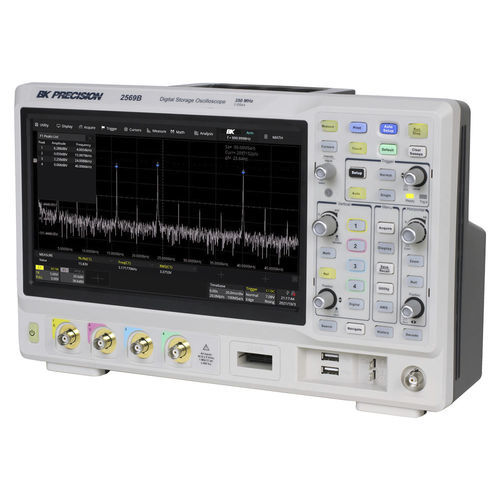

Oscilloscopio digitale 2569B-MSO

di segnale mistoda bancoa 4 canali

La serie di oscilloscopi a memoria digitale (DSO) e a segnale misto (MSO) 2560B offre modelli con larghezza di banda di 100 MHz, 200 MHz e 350 MHz in configurazione a 4 canali, con una frequenza di campionamento di 2 GSa/s e una profondità di memoria massima di 200 Mpts. Inoltre, questi oscilloscopi sono dotati di un ampio display touch capacitivo da 10,1" che offre una risoluzione di 1024 x 600 e gesti touchscreen intuitivi. Questa serie estende le sue capacità di debug con nuove funzioni software che includono trigger di zona, diagrammi di Bode e analisi di potenza. Il generatore di forme d'onda arbitrarie da 50 MHz e la decodifica seriale per i protocolli I2C, SPI, UART, CAN e LIN sono standard in tutti i modelli. I modelli DSO possono essere aggiornati a MSO, con 16 canali digitali, in qualsiasi momento dopo l'acquisto. Sono disponibili ulteriori aggiornamenti software per la decodifica seriale dei protocolli FlexRay, I2S, CAN FD, MIL-STD-1553B, SENT e Manchester. Per acquistare una chiave di licenza per una qualsiasi delle opzioni, compilare il modulo di richiesta di licenza. 2 GSa/s di frequenza di campionamento massima 200 Mpt di profondità di memoria massima Velocità di aggiornamento delle forme d'onda di 120.000 wfms/s (modalità normale) e 500.000 wfms/s (modalità sequenza) 16 canali digitali con set di sonde logiche (incluse nei modelli -MSO) Decodifica del bus seriale per i protocolli I2C, SPI, UART, CAN e LIN generatore di forme d'onda DDS a 50 MHz e diagrammi di Bode Ampio touchscreen capacitivo TFT-LCD da 10,1", risoluzione 1024 x 600 La funzione di analisi della potenza valuta 11 diversi parametri di alimentazione Funzione di acquisizione segmentata e cronologia con memorizzazione massima di 90.000 fotogrammi La funzione matematica supporta 2 tracce, operazioni FFT e un editor di formule LAN standard, porta dispositivo USB compatibile con USBTMC e due porte host USB
