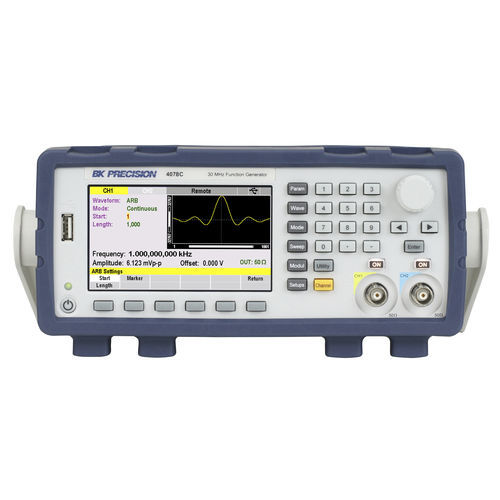

Generatore di segnale 4078C

di forme d'onda arbitrariedi impulsivia USB

I generatori di forme d'onda arbitrarie/funzionali della serie 4078C sono generatori di forme d'onda arbitrarie a due canali ad alte prestazioni, comprendenti un modello da 30 MHz e uno da 50 MHz. Forniscono tensioni di uscita variabili da 0 a 10 Vp-p in 50 ohm o fino a 20 Vp-p in un circuito aperto e un offset CC per regolare il segnale di uscita al livello desiderato. Con una frequenza di campionamento fino a 250 MSa/s e una risoluzione di ampiezza di 16 bit, questi strumenti producono forme d'onda ad alta fedeltà senza saltare punti. È possibile generare facilmente forme d'onda arbitrarie fino a 4 milioni di punti dal pannello frontale utilizzando lo strumento editor integrato. Altre caratteristiche includono modulazione AM, FM e FSK, funzionalità di sweep di frequenza e generazione di impulsi a bordo variabile. Velocità di campionamento fino a 250 MSa/s Lunghezza della forma d'onda fino a 4 Mpts/ch Sweep lineare e logaritmico Le tecniche di modulazione includono: AM, FM, PM, BPSK e FSK Modalità continua, triggerata, burst e gate Trigger interno/esterno e marcatori programmabili Offset CC variabile ± 5 V Basso jitter < 25 ps 4.lCD da 3 pollici e memoria interna per memorizzare/richiamare le impostazioni dello strumento Interfacce USB (conformi a USBTMC) e LAN standard Protezione da sovraccarico delle uscite i marchi di certificazione cTUVus soddisfano gli standard di sicurezza CSA e UL
