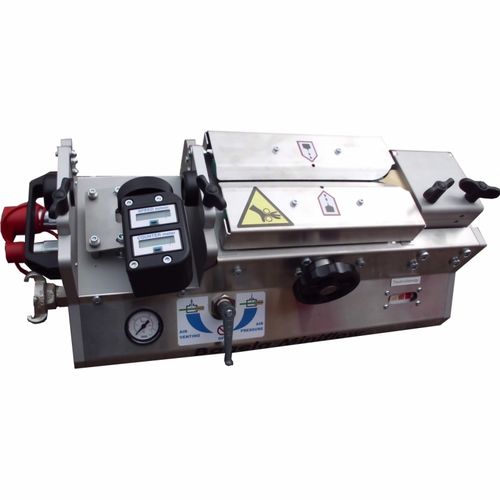

Macchina soffiacavi in fibra ottica Miniflow

idraulica

Il Miniflow è utilizzato per insufflare cavi in fibra ottica da 4 a 11 mm in condotti da 7 a 20 mm. La Miniflow ha un design robusto e compatto ed è molto semplice da usare. Le catene di trasmissione sono azionate da due motori idraulici a bassa usura e bassa rumorosità che permettono il movimento in avanti e indietro del cavo. Dati tecnici: - velocità massima: - 80 m/min flusso d'aria richiesto: - 1 m³/min pressione dell'aria richiesta: - 15 bar Unità di controllo e Power Pack - (125 bar / 15 l/min) essenziali No. d'ordine - 111.301.00 Soprattutto per i cavi più sottili esiste il pericolo di compressione. Il manometro sull'unità di giunzione di soffiaggio a galla indica in modo sequenziale l'aumento delle forze di attrito tra il tubo e il cavo, il che permette una reazione immediata aumentando la quantità di aria o riducendo la velocità di spinta. Centralina idraulica No. d'ordine 111.420.00 Con l'unità di controllo si regolano la pressione e la velocità. Le catene del particolare sistema di iniezione sono messe in movimento dalla leva. Il Power Pack è necessario per Bagela Powerflow, Multiflow e Miniflow. Accessori aggiuntivi: Inserto L'inserto è disponibile in diverse misure e deve essere adattato alle dimensioni effettive del cavo e del condotto. Si prega di specificare la dimensione del condotto esterno. Anello di tenuta del cavo Sono necessari almeno 2 pezzi! Adattatore afterblow per mini cavo Con gli anelli può essere ridotto a circa 70 mm. Questo resto potrebbe essere inserito con cura nel microtubo e le estremità del tubo collegate con una boccola. Pezzi di ricambio Applicatore di nylon No. d'ordine 111.334.00 L'applicatore conduce il cavo direttamente nel Miniflow Guida di scorrimento per guida a catena Numero d'ordine 111.315.11 per guida a catena
