Camera climatica IPX series

di illuminazionedi tenuta agli spruzzi d'acquadi pioggia

Panoramica
Camera di prova ermetica in acciaio inossidabile progettata per eseguire prove di ingresso d'acqua nel campo IPX1–IPX6. Sistema con controllo del flusso regolabile, ricircolo dell'acqua a circuito chiuso e piatto girevole integrato per il montaggio dei campioni.

Descrizione generale

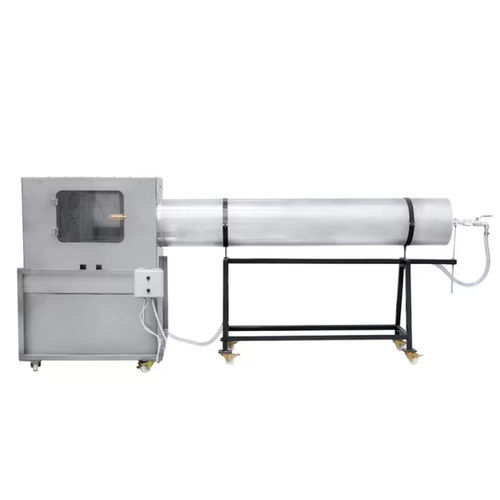

Il sistema è composto da due assiemi principali: la camera di prova con serbatoio stagno e l'assieme del tubo di distanza. Il diametro del piatto è impostato secondo le specifiche del cliente (Ø350–Ø500 mm). La camera dispone di illuminazione interna e coperchio in plexiglass per l'ispezione. Il tubo di distanza è nominalmente Ø400 mm e lungo 2,5 m; l'altezza è regolabile tramite una manovella. Gli accessori di prova sono sostituibili manualmente in base alla prova IPX richiesta. L'assieme si muove e si blocca con minimo sforzo.

Specifiche tecniche (dettagliate)

• Dimensioni camera: 1000 × 1000 × 1500 mm (L × P × A)
• Dimensioni assieme tubo di distanza: 580 × 2500 × 1340 mm (L × P × A)
• Tubo di distanza nominale: Ø400 mm, lunghezza 2.5 m
• Diametro piatto: Ø350–Ø500 mm (definito dal cliente)
• Riduttore/motore: 400 V / 0.18 kW / 24 rpm
• Pompa: 220 V / 1.1 kW / 0–120 L/min
• Collegamento elettrico: 380 V / 1.3 kW (220 V opzionale)
• Controllo flusso: portatametro e valvola manuale; ricircolo acqua a circuito chiuso
• Osservazione: illuminazione interna e coperchio in plexiglass

Condizioni di prova IPX1

• Acqua: acqua dolce o acqua pura
• Durata: 10 minuti
• Portata: 0.25 L/min (monitorata con portatametro e regolata tramite valvola)
• Velocità di rotazione: 1 rpm
• Pressione e temperatura: pressione atmosferica / temperatura ambiente
• Distanza: minimo 200 mm tra scatola di gocciolamento e campione

Condizioni di prova IPX2

• Acqua: acqua dolce o acqua pura
• Durata: 10 minuti (4 × 2.5 min)
• Portata: 0.75 L/min (monitorata e regolata)
• Inclinazione/rotazione: inclinazione fissa a 15°, nessuna rotazione
• Pressione e temperatura: pressione atmosferica / temperatura ambiente
• Distanza: minimo 200 mm tra scatola di gocciolamento e campione

Condizioni di prova IPX3

• Acqua: acqua dolce o acqua pura
• Durata: 5 minuti
• Portata: 10 L/min ±5% (portata istantanea monitorata e regolata)
• Velocità di rotazione: 10 rpm (opzionale)
• Angolo di rotazione del tubo: ±60° (120° totale)
• Pressione e temperatura: pressione atmosferica / temperatura ambiente
• Distanza: ca. 300 mm tra tubo oscillante e campione

Condizioni di prova IPX4

• Acqua: acqua dolce o acqua pura
• Durata: 10 minuti
• Portata: 10 L/min ±5% (portata istantanea monitorata e regolata)
• Velocità di rotazione: 10 rpm (opzionale)
• Angolo di rotazione del tubo: ±120° (240° totale)
• Pressione e temperatura: pressione atmosferica / temperatura ambiente
• Distanza: ca. 300 mm tra tubo oscillante e campione

Condizioni di prova IPX5

• Acqua: acqua dolce o acqua pura
• Durata: 3 minuti
• Portata: 12.5 L/min ±5% (portata istantanea monitorata e regolata)
• Velocità di rotazione: 20 rpm
• Pressione e temperatura: pressione atmosferica / temperatura ambiente
• Distanza: ugello al campione tra 2.5 m e 3 m

Condizioni di prova IPX6

• Acqua: acqua dolce o acqua pura
• Durata: 3 minuti
• Portata: 100 L/min ±5% (portata istantanea monitorata e regolata)
• Velocità di rotazione: 20 rpm
• Pressione e temperatura: pressione atmosferica / temperatura ambiente
• Distanza: ugello al campione tra 2.5 m e 3 m

Criteri di valutazione

• Dopo asciugatura, ispezionare l'interno per eventuale presenza di acqua o umidità
• Non deve esserci acqua all'interno del dispositivo testato
• I componenti elettronici devono rimanere pienamente funzionanti
• Non devono esserci deformazioni fisiche dovute alla pressione

Punti chiave / Evidenze tecniche

• Gamma di prova: IPX1 a IPX6
• Serbatoio stagno in acciaio inox con piatto girevole integrato
• Piatto regolabile Ø350–Ø500 mm
• Tubo di distanza Ø400 mm, lunghezza nominale 2.5 m
• Ricircolo a circuito chiuso, portatametro e valvola manuale per controllo preciso del flusso
• Illuminazione interna e coperchio in plexiglass per ispezione visiva
