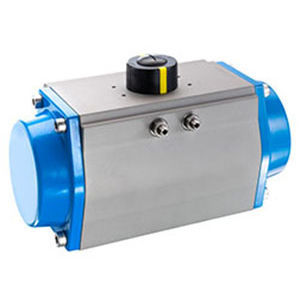

Attuatore rotativo GD series

pneumaticoa doppio effettoin alluminio

Con 40 anni di esperienza nel settore dell'automazione, siamo in grado di soddisfare le attuali esigenze del mercato delle valvole e, insieme al bar-agturn, abbiamo sviluppato un nuovo attuatore pneumatico a quarto di giro per i nostri diversi gruppi di clienti. Grazie al suo design speciale, alla costruzione robusta e alla grande versatilità delle sue caratteristiche tecniche, soddisfa le richieste dei progettisti e dei costruttori di impianti e degli utenti. Questo copre una gamma molto ampia di valori di coppia e angoli di rotazione. UTILIZZO Per ogni applicazione di valvole di intercettazione è disponibile un attuatore rotante adatto, grazie a 18 diverse dimensioni e coppie da 2 a 13.040 Nm. La verniciatura a polvere di alta qualità della calotta e dell'alloggiamento in alluminio rivestito di resina dura consente l'utilizzo anche in condizioni ambientali aggressive. L'interfaccia dell'elettrovalvola è situata in alto sul profilo e facilmente accessibile, il che ottimizza l'installazione delle valvole pilota. La regolazione della posizione finale sul lato opposto all'attacco dell'elettrovalvola facilita il processo di regolazione. L'interfaccia standardizzata VDI/VDE 3845 può essere utilizzata per configurare tutti i dispositivi di segnalazione e controllo disponibili in commercio. L'indicatore di posizione fa parte del prodotto ed è dotato di clip variabili per la visualizzazione della posizione della valvola. Le posizioni finali possono essere configurate tra 0° e 90° e tra + 5° e -5°, consentendo una regolazione ottimale della valvola. Sono disponibili 2 modelli di flange ISO per la maggior parte delle dimensioni per ogni dimensione dell'attuatore, per garantire un'automazione flessibile delle valvole. L'attacco ottagonale del pignone consente un allineamento parallelo o diagonale dell'albero del selettore della valvola e garantisce una costruzione dell'attuatore a ingombro ridotto.
