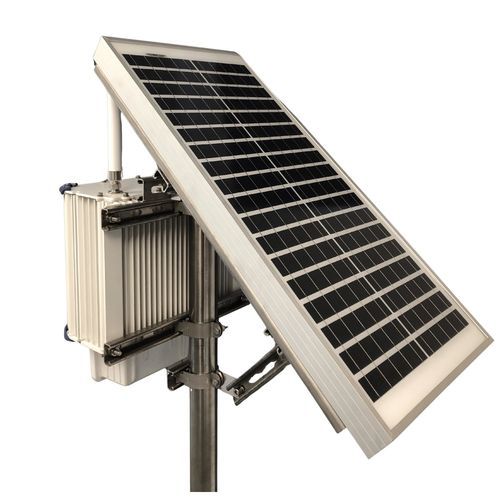

Sistema di armadi di distribuzione Solar iWAP XN3

di comandomontato su paloin alluminio

Panoramica
Il Solar iWAP XN3 è un cabinet wireless alimentato a energia solare e a sicurezza intrinseca, progettato per il dispiegamento di dispositivi wireless a basso consumo in aree pericolose Zona 2 e Divisione 2, inclusi siti remoti off‑grid. Alimentato da un modulo fotovoltaico certificato Ex e da un sistema di batterie ricaricabili LiFePO4 12,8 V integrato, il cabinet supporta router LTE, gateway IoT e altri dispositivi IIoT assicurando funzionamento autonomo dove la rete elettrica non è disponibile.

Alimentazione e autonomia
Il sistema integra un modulo fotovoltaico certificato Ex da 30 W (supporto fino a due pannelli da 30 W in parallelo) e una batteria ricaricabile interna 12,8 V LiFePO4 disponibile nelle versioni 15 Ah o 20 Ah. Il sistema è progettato per fornire circa 36 ore di autonomia senza irradiazione solare in configurazioni tipiche e la batteria richiede circa 7 giorni per la ricarica completa sotto carico operativo normale e condizioni solari previste.

RF e antenna
Il Solar iWAP XN3 incorpora la tecnologia RF intrinsecamente sicura iSOLATE, fornendo uscite RF galvanicamente isolate e intrinsecamente sicure tramite connettori N standard. Queste uscite isolate permettono l'uso di antenne standard (apparecchi semplici) e consentono connessioni e disconnessioni manuali senza spegnere l'unità.

Meccanica e ambiente
Il cabinet è realizzato in lega di alluminio senza rame di grado marino con finitura in polveri epossidiche bianche per ridurre l'assorbimento di calore solare. Presenta un telaio estruso in alluminio con alette di raffreddamento integrate per la gestione termica ed è classificato per ampie temperature ambientali (adatto per impieghi da −40 °C a +60 °C, soggetto al dispositivo wireless installato). Il cabinet è altamente robusto con protezione IP66 e NEMA 4 per funzionamento esterno a lungo termine.

Installazione e configurazione
Il cabinet compatto integra regolatore solare, batteria, dispositivo wireless e isolamento RF in un telaio compatto. Sono disponibili due dimensioni standard del cabinet e sono offerti kit di interconnessione corazzati preterminati opzionali per semplificare e velocizzare l'installazione in sito. Il montaggio su palo è supportato tramite staffa in acciaio inox.

Caratteristiche

• Compatibile con qualsiasi tecnologia wireless, di qualsiasi fornitore
• Molto robusto, classificazione IP66 e ampia gamma di temperatura
• Modulo fotovoltaico certificato 30 W con approvazioni Zona 2 e C1D2
• Scelta di pacchi batteria ricaricabili LiFePO₄ da 15 Ah o 20 Ah
• Supporta fino a 2 × 30 W pannelli solari in parallelo
• Disponibile in due dimensioni standard; dimensioni personalizzate disponibili
• Deploy semplice con kit di interconnessione corazzati preterminati opzionali

Certificazioni e idoneità
Progettato e certificato per l'uso in aree pericolose (Zona 2 / Divisione 2), combinando misure di sicurezza intrinseca, integrazione di modulo PV certificato Ex e protezione ambientale adeguata per siti industriali.

Caratteristiche / specifiche tecniche

• Certificazione: II 3 (3) G Ex ec nR [ic Gc] IIC T6 Gc; 3 D Ex tc [ic Dc] IIIC T85°C Dc; cMETus Class I, Div 2, Groups A – D; Class II, Div 2, Groups F – G; cMETus Class I, Zone 2 AEx ec ic nR IIC T6 Gc; Class II, Zone 22 AEx ec ic tc IIIC T85°C Dc; Ambienti operativi: -40°C ≤ Tamb ≤ 60°C
• Materiale: Lega di alluminio senza rame di qualità marina, verniciatura a polvere epossidica
• Peso: 7,8 Kg – 12,0 Kg a seconda del modello
• Dimensioni: 293 x 388 x 220 mm – 443 x 388 x 220 mm a seconda del modello
• Modulo fotovoltaico: Modulo PV certificato 30 W (supporto per fino a due pannelli 30 W in parallelo)
• Batteria: Batteria ricaricabile interna 12,8 V LiFePO₄; disponibile nelle opzioni 15 Ah o 20 Ah
• Autonomia: Progettato per fornire ~36 ore di capacità batteria senza irraggiamento solare (carico tipico)
• Progetto termico: Cabinet in alluminio estruso con alette di raffreddamento integrate; finitura epossidica bianca per ridurre l'accumulo di calore solare
• Protezione ingressi: IP66 / NEMA 4
