Sollevafusti elettrico SPL/250/4640/90º/B/G

a colonnein acciaio inossidabileATEX

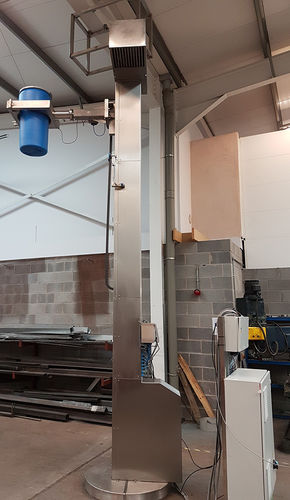

Questo sollevatore per fusti ATEX è progettato per sollevare un fusto da 200 kg a un'altezza di circa 4640 mm. Il sollevatore per fusti ATEX è stato costruito in acciaio inossidabile di grado 304 con finitura spazzolata a grana DP240. Il sollevatore sarebbe stato imbullonato al pavimento e sarebbe stato rinforzato al di sopra del sollevatore per fusti ATEX con una struttura sostanziale come un soppalco. Il fusto è stato caricato sul carrello dell'ascensore e bloccato in modo appropriato al piano terra. Una volta fissato, il tamburo è stato sollevato e abbassato utilizzando una vite a sfera e un riduttore a motore montato nella parte superiore dell'ascensore. La scatola del motore elettrico era dotata di un freno ad azione rapida che viene eccitato e alimentato separatamente per il rilascio. La vite a ricircolo di sfere era una vite a ricircolo di sfere con diametro di 50 mm e passo di 20 mm, con un dado di sollevamento appropriato. Un secondo motoriduttore faceva ruotare il sollevatore di fusti ATEX nella posizione di massima elevazione, 90 gradi in senso orario, per consentire all'operatore al livello superiore di allineare il fusto e di interfacciarsi con il recipiente ricevente. Il fusto aveva un diametro di 457 mm, un'altezza di 262 mm ed era realizzato in acciaio inox 316 con il contenuto a pressione atmosferica. Installazione elettrica e controllo Il sollevatore di fusti ATEX era dotato di un pannello di controllo EEx d / IP55 che conteneva tutte le terminazioni e i componenti per il controllo elettrico del sollevatore di fusti ATEX. Un HMI è stato montato in una posizione comoda in un alloggiamento separato dal pannello di controllo principale. Sono stati inclusi i seguenti azionamenti e finecorsa certificati ATEX, montati sul sollevatore e azionati attraverso barriere a sicurezza intrinseca
