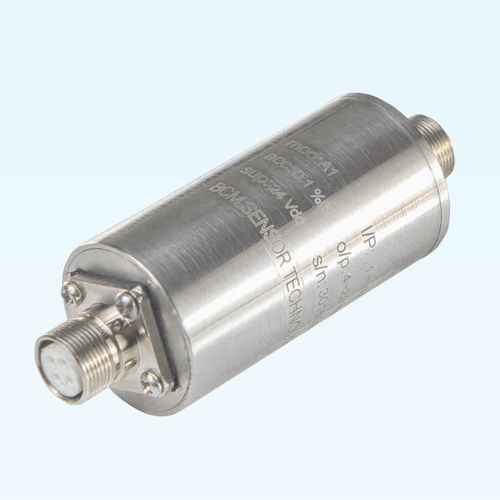

Condizionatore di segnale programmabile A1

ultrarobustoanalogicoper sensore

Il condizionatore di segnale analogico per sensori (SSC) modello A1 è progettato come SSC a basso profilo da utilizzare con qualsiasi sensore costruito con circuito a ponte di Wheatstone. Amplifica il segnale millivolt in ingresso (i/p) dei sensori in un segnale analogico standard che può essere immesso direttamente in un PLC (controllore logico programmabile) o in qualsiasi sistema di acquisizione dati basato su computer. A1 SSC è in grado di elaborare la sensibilità i/p da 1mV/V a 12mV/V e il sensore è alimentato da una tensione di eccitazione compresa in un intervallo di 5, ..., 10 Vdc. A1 SSC fornisce al sensore una tensione di eccitazione regolata preimpostata in fabbrica (5, ..., 10 Vdc). Il segnale o/p dell'A1 SSC può essere il loop di corrente (4~20 mA) o il segnale di tensione (0~5 Vdc o 0~10 Vdc). L'"offset" e lo "span" del segnale o/p di A1 sono regolabili tramite due potenziometri situati all'estremità o/p di A1 (fare riferimento al diagramma seguente). I circuiti di A1 SSC sono protetti da un alloggiamento in alluminio anodizzato. L'A1 SSC è prodotto con un livello di protezione ambientale IP65.
