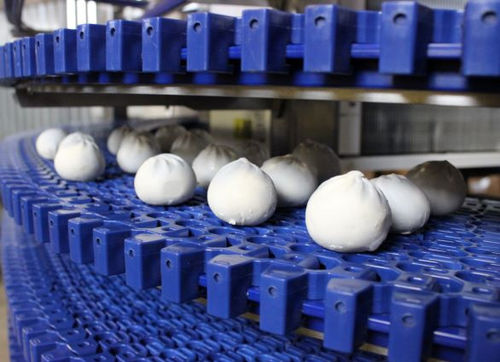

I trasportatori a spirale offrono un vantaggio significativo, massimizzando il posizionamento dei prodotti in uno spazio minimo. La struttura del trasportatore comprende un tamburo, che funge da meccanismo di azionamento, e un nastro modulare che si muove a spirale intorno ad esso. Il nastro si muove su profili supportati e, una volta raggiunto il fondo del tamburo, ritorna sulla sezione inversa all'inizio del percorso a spirale.
Il meccanismo di azionamento del trasportatore a spirale può essere realizzato in due modi: collegando direttamente l'asse del tamburo all'albero cavo del motore o collegando l'asse del tamburo all'albero del motore attraverso una trasmissione a catena. La scelta del meccanismo di trasmissione appropriato dipende dai parametri specifici del trasportatore a spirale.
Le caratteristiche del trasportatore a spirale possono variare notevolmente a seconda del compito. Dati iniziali per il calcolo:
- Il layout del reparto in cui si prevede di collocare il trasportatore;
- Condizioni ambientali;
- Materiale di costruzione;
- Tempo di permanenza del prodotto sul nastro;
- Tipo di prodotto;
- Capacità del prodotto;
- Parametri geometrici del prodotto;
- Collegamento con altre apparecchiature del reparto.
Dopo aver elaborato le specifiche dei requisiti, viene effettuato il calcolo dei parametri costruttivi di base:
- Numero di livelliIMG 1974
- Il diametro del tamburo
- La larghezza e il tipo di nastro
- L'altezza dei livelli
- Il senso di avvolgimento (orario o antiorario)
- Disposizione delle sezioni del trasportatore in entrata e in uscita
- La lunghezza dei tratti in entrata e in uscita
- L'altezza di entrata e di uscita del trasportatore
- Velocità di rotazione del tamburo
---
