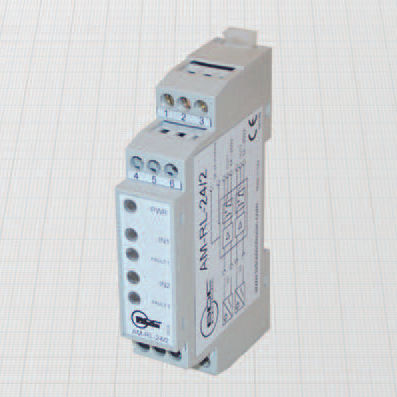

Amplificatore di segnale AM-RL series

di potenzadi correntedi tensione

Generalità: Consente di amplificare segnali provenienti da sensori tipo NAMUR o contatti. Le uscite sono a relè con contatti in scambio N.A. + N.C., galvanicamente isolate dal- l'alimentazione e dagli ingressi. Se utilizzato per sensori NAMUR è possibile avere la segnalazione di guasto con LED rossi sul pannello frontale per collegamento interrotto o in corto circuito. I dip-switches per la configurazione sono facilmente accessibili rimuovendo il pannel- lo frontale. Adatto a montaggio su barra DIN. Caratteristiche tecniche: • Tensione di alimentazione: - vedi - codici - di - ordinazione • - Frequenza di rete: - DC o 50 - 60 Hz • Corrente assorbita max senza carico (autoconsumo): vedi codici di ordinazione • Conformità alla norma EN60947-5-Ó - /■/• • Compatibilità elettromognetica (EMC) secondo EN610006-2/-4 nv PARAMETRI DI INGRESSO • - Punto di commutazione in ON: - 1,55 + 1,75 mA • Isteresi di commutazione: - 0,2 mA • - Livelli soglie di guasto: - segnalazione circuito aperto - con I - 7,45 mA (Ri < - 100 ohm) USCITE • - Funzione di uscita: - NA + NC JSPDT) • Tensione massima commutabile: - 250 - V • Corrente massima commutabile: - 5 - A • - Tempo di azionamento/rilascio tipico: - 5/2 msec • - Tempo di rimbalzo tipico contatto NA/NC: - 1/5 msec • Isolamento dall'alimentazione e dagli ingressi: - 2500 V
