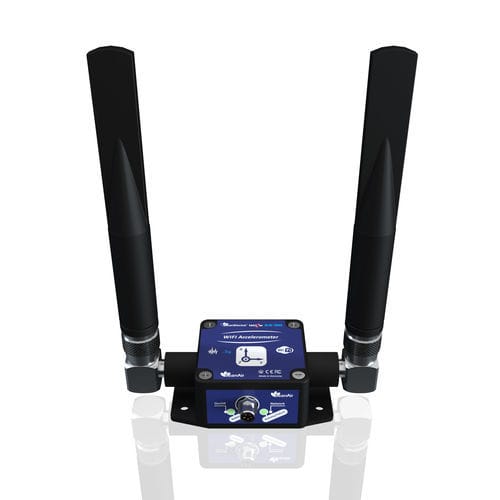

Accelerometro triassiale BeanDevice® Wilow® AX-3D HG (High Gain Antenna)

MEMSsenza filicompatto

Panoramica del prodotto: BeanDevice® Wilow® AX-3D è un sensore di vibrazioni Wi-Fi triassiale a bassissima potenza (ULP) progettato per il monitoraggio ad alta precisione di accelerazione, velocità di picco delle particelle (PPV) e ampiezza in applicazioni industriali e strutturali. È dotato di un data logger integrato per prestazioni affidabili in tempo reale, di un design robusto, di opzioni di montaggio versatili (a vite o magnetiche) e di configurazioni d'antenna flessibili (Radome a basso profilo incorporato o ad alto guadagno). La capacità di raccolta dell'energia solare consente il funzionamento autonomo e senza manutenzione in ambienti difficili.Caratteristiche principali:Rilevamento ad alte prestazioni: Misura l'accelerazione (±2g), il PPV e l'ampiezza con capacità di misurazione dinamica fino a 2 kHz tramite la tecnologia Wi-Fi per la trasmissione dei dati in tempo reale.Connettività WiFi a bassissimo consumo: Compatibile con i punti di accesso WiFi standard, portata estesa fino a 200 metri (antenna ad alto guadagno, linea di vista), eccezionale efficienza energetica per un funzionamento continuo.Supporto del protocollo MQTT: Integrazione perfetta con gli ecosistemi IoT per una comunicazione dati efficiente e a bassa latenza.Design robusto e compatto: Grado di impermeabilità IP67/NEMA 6, alloggiamento in alluminio leggero (65 × 59 × 35 mm, 220 g - versione con antenna radome).Consumo di energia bassissimo: 0.3 mA in modalità risparmio batteria, il data logger integrato supporta fino a 772.900 registrazioni per canale del sensore (modalità streaming).Energy Harvesting Ready (opzione EHR): Compatibilità diretta con i pannelli solari (8-24 VDC) per installazioni autonome che non richiedono manutenzione.Opzioni di antenna:Antenna a cupola: ideale per applicazioni in spazi ristretti.Antenna ad alto guadagno: Ottimizzata per comunicazioni wireless a lungo raggio. La portata wireless può essere ampliata utilizzando ripetitori WiFi di terze parti.Strumenti avanzati per l'analisi delle vibrazioni:Software di supervisione BeanScape® Wilow® Premium per le reti di sensori wireless (WSN) Beanair®.Monitoraggio in tempo reale: Visualizzazione dei dati di vibrazione e velocità.Strumenti di analisi completi: FFT (Fast Fourier Transform), PPV e misure di velocità.Reporting automatico: Risultati FFT con valori PPV e rapporti di analisi della velocità conformi agli standard DIN 4150-3.Avvisi proattivi: Notifiche automatiche di allarme via e-mail quando vengono superate le soglie di attivazione.Opzioni di alimentazione:Alimentazione USB 5VDC: Compatibile con qualsiasi power bank USB dedicato all'IOT.Connettività con pannello solare: Connessione diretta (opzione EHR) per una fonte di energia rinnovabile.Batteria ricaricabile integrata: batteria ricaricabile integrata da 900 mAh per un funzionamento continuo.Applicazioni:Monitoraggio delle vibrazioni al suolo nei cantieriMisure dinamiche per il materiale rotabileTest e misurazioni per il materiale rotabileMonitoraggio della salute strutturale (SHM) per edifici e infrastruttureAnalisi delle vibrazioni per la manutenzione predittiva e la diagnosticaSpecifiche tecniche:Accelerometro MEMS dedicato al monitoraggio delle vibrazioni e del PPVGamma di misurazione: ±2gFrequenza di campionamento massima: 2 KSPS per asseDensità di rumore molto bassa: 45 μg/√HzTecnologia WIFI aperta, a basso consumo e affidabile: IEEE 802.11 b/g/n (banda di frequenza 2,4 Ghz) Portata radio: Con antenna ad alto guadagno: 100-200m (L.O.S.), 40-80m (N.L.O.S.); Con antenna radome integrata: 50-100m (L.O.S.), 20-50m (N.L.O.S.)Protocollo di scambio dati MQTTLogger dati integrato: fino a 772.900 registrazioni per canale del sensoreAllarmi automatici via e-mail (BeanScape® Wilow® Premium e RA): Rapporti FFT e PPV conformi a DIN4150-3Visualizzazione dei dati in tempo reale: Forma d'onda, FFT, velocità di picco delle particelle e calcolo dell'ampiezzaBatteria ricaricabile integrata: 900mAhAlimentazione USB 5VDCConnettività pannello solare: 8-24VDC (opzione EHR)OTA: aggiornamento firmware via etere tramite WIFIItemperatura operativa industriale: -40°C a +65°CImpermeabile (IP67 | Nema 6) e robusto involucro in alluminio (LxLxh: 65x59x35mm, 220g)Specifiche dell'accelerometro:Accelerometro triassiale ad alta precisione basato sulla tecnologia MEMSGamma di misurazione: ±2gSensibilità: 660 mV/gNon linearità tipica: ±0.1% FS24-bit delta-sigma ADC con compensazione della temperaturaRisposta in frequenza del sensore (-3 dB): Da CC a 800 HzFrequenza di campionamento massima: 2 kSPS per asseDensità spettrale del rumore: 45 μg/√HzZero-g Variazione offset da RT a Temp: ±0,2 mg/°CVariazione sensibilità da RT a Temp: ±0,01 %/°C (XY), ±0,02 %/°C (Z)Errore raziometrico offset: 4mgErrore raziometrico di sensibilità: ±1,25% (X-Y), ±0,2% (Z)Sensibilità sull'asse trasversale: 0,02%Sensore di temperatura a bordo: Gamma da -40°C a +65°C, precisione ±1°Filtro hardware anti-aliasing: Filtro Butterworth del 2° ordineCalibrato in fabbrica, impostazioni di calibrazione salvate nella memoria flash del sensoreSpecifiche RF:Stack di protocollo wireless: IEEE 802.11 b/g/n TopologiaWSN: Punto-punto / Stella / Cluster-TreeMotore di crittografia: WPA2, WPS2Tasso di dati: UDP: 16 Mbps, TCP: 13 MbpsCaratteristiche RF: ISM 2,4GHz, diversità di antennaPotenza TX: 18 dBm @ 1 DSSS, 14,5 dBm @ 54 OFDMSensibilità DX: -95,7 dBm @ 1 DSSS, -74,0 dBm @ 54 OFDMMassima portata radio: Con antenna ad alto guadagno: 100-200m (L.O.S.), 40-80m (N.L.O.S.); Con antenna radome integrata: 50-100m (L.O.S.), 20-50m (N.L.O.S.)Antenna: Antenna ad alto guadagno: 2 x antenna di tipo N da 5dBi; Antenna radome: 2 x antenna da 1,9 dBiOTA: Aggiornamento firmware via etere tramite WIFIMeccanica e ambiente:Involucro in alluminioDimensioni: 35x59x65 mm (senza antenna e occhiello)Peso: 220g (con batteria interna, senza opzione di montaggio)Resistenza agli urti: 100g per 50 msTemperatura di funzionamento: da -40°C a +65°CUmidità massima: 90 %Regole e certificazioni radio: CE, FCC, ARIB STD-T66, ROHSIP|Classificazione NEMA: IP67 | Nema 6Alimentazione: Batteria ricaricabile agli ioni di litio ad alta densità: 900 mAhCaricabatteria agli ioni di litio integratoAlimentazione esterna: Alimentazione USB 5V, Alimentazione esterna ausiliaria opzionale: da 8VDC a 24VDC (compatibile con la raccolta di energia solare)Accessori inclusi:Tappo in plastica M8 (1pz, rif. WL-PC)Cavo da M8 a USB (1pz M8-6pins a cavo USB, 2 metri, rif. WL-CBL-M8-6P-USB-2M)Magnete per accensione/spegnimento (1pz, rif. WL-MGN)Kit di montaggio a parete (4 pz M5 viti+dado, rif. WL-WIFI-SCMKIT)Accessori e servizi opzionali:Alimentazione: Alimentatore a parete, switching 12V @ 1,25A con spina USB (adattatori per varie regioni)Cavo M8: Impermeabile (IP67), schermato, 2m o 5m (Rif.: WL-CBL-M8-6P-2M, WL-CBL-M8-6P-5M)Sistema di alimentazione solare autonomo: Pannello solare ad alta efficienza con regolatore di carica e batteria al piombo (varie referenze)Pannello solare: Policristallino, 5W, 12VDC, telaio in alluminio, impermeabile IP67 (Rif.: WL-SLP-5W-2M, WL-SLP-5W-5M)Certificato di calibrazione (Rif.: WL-CERT-CAL)
