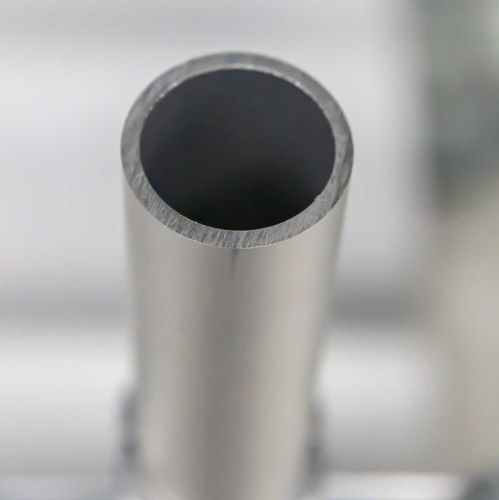

Profilo in alluminio

rotondoad uso industrialeda costruzione

Panoramica
Leggero, flessibile e dal design essenziale. Il sistema tubolare in alluminio consente assemblaggi modulari e rapidi di postazioni di lavoro e attrezzature operative per ambienti di produzione personalizzati. La costruzione leggera e le finiture lo rendono adatto a strutture leggere, sovrastrutture per carrelli di trasporto e sovrastrutture per robot mobili autonomi (AMR).

Applicazioni

• Strutture e supporti leggeri
• Sovrastrutture per carrelli e transpallet
• Sovrastrutture e guide per robot mobili autonomi (AMR)
• Rack a flusso e sistemi di scaffalature

Componenti e varianti del prodotto
Il sistema comprende tubi rotondi in alluminio, tubi rotondi profilati e tubi profilati doppi in diversi diametri e spessori di parete. Le finiture superficiali includono verniciatura PE e anodizzazione. Le varianti comprendono tubi tondi semplici, tubi profilati (profilo laterale anti-torsione), tubi rinforzati per carichi pesanti (costole interne) e tubi doppi per luci maggiori e carichi elevati.

Giunti e raccordi
Un sistema di giunzioni flessibile sviluppato per i tubi in alluminio consente la combinazione di diversi tipi e misure di tubo. I giunti sono disponibili come giunti a serraggio interno (serraggio dall'interno, utilizzabili alle estremità del tubo) e giunti a serraggio esterno (posizionati intorno al tubo o serrati su un portaprofilo). Il sistema di giunzione raggiunge elevate forze di estrazione e tenuta (oltre 80 kg a seconda del tipo di giunto). I raccordi permettono connessioni rapide, eleganti e semplici.

Compatibilità e modularità
Il sistema tubolare in alluminio è compatibile con altri sistemi di montaggio BeeWaTec (tubi tondi in acciaio, tubi quadri in acciaio e tubi quadri in alluminio) per combinazioni modulari. Una vasta gamma di accessori amplia le funzionalità: pannelli (piani, ripiani, separatori), sistemi di sollevamento (regolazione altezza), rulli (rack FIFO), supporti di installazione e ruote, illuminazione LED per postazioni di lavoro e accessori aggiuntivi come supporti per pannelli, guide, fascette porta-cavi ed etichette.

Sostenibilità e flessibilità
Progettato per soluzioni lean: le strutture possono essere adattate, modificate o estese facilmente per rispondere a esigenze in evoluzione, riducendo gli scarti e consentendo il riutilizzo a lungo termine.

Specifiche tecniche

• Marca: BeeWaTec
• Tipo di prodotto: Sistema tubolare in alluminio
• Diametri dei tubi: Ø28 mm e Ø43 mm (varianti tonde e profilate)
• Finiture superficiali: verniciatura PE o anodizzazione
• Varianti disponibili: tubo tondo semplice, tubo tondo profilato, versione rinforzata (costole interne), tubo profilato doppio
• Spessore parete: più spessori disponibili per differenti capacità di carico
• Tipi di connessione: giunti a serraggio interno; giunti a serraggio esterno
• Prestazioni dei giunti: forze di estrazione/tenuta superiori a 80 kg a seconda del giunto
• Applicazioni tipiche: strutture leggere, sovrastrutture per carrelli, sovrastrutture AMR, rack a flusso, scaffalature
• Compatibilità: combinabile con tubi tondi in acciaio BeeWaTec, tubi quadri in acciaio e tubi quadri in alluminio
• Accessori: pannelli, sistemi di sollevamento, piste a rulli, supporti di installazione e ruote, illuminazione, supporti per pannelli, guide, fascette per cavi, etichette
• Focus progettuale: leggerezza, montaggio semplice, modularità e adattabilità per la produzione lean
