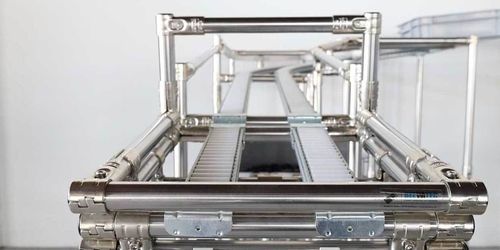

Sistema di trasporto di casse di cartone vuote e piene

per applicazioni industrialiper cartoniper unità mobile

Panoramica
I convogliatori a rulli sono sistemi che spostano portacarichi (tipicamente cassette SLC, cartoni o contenitori KLT) su piste a rulli da una stazione di lavoro all'altra. A seconda della lunghezza e dell'altezza, i portacarichi possono essere trasportati solo per gravità o con unità motorizzate (rulli motorizzati o nastri trasportatori) per distanze maggiori. I convogliatori a rulli a gravità sono usati per trasferimenti brevi, stoccaggio tampone semplice e flusso FIFO.

Cos'è un convogliatore a rulli?
I convogliatori a rulli trasferiscono portacarichi tramite file di rulli o piste a rulli. I sistemi a gravità utilizzano una pendenza controllata in modo che le unità avanzino automaticamente dal lato di carico al lato di scarico, consentendo il principio FIFO e uno stoccaggio intermedio compatto. I sistemi motorizzati utilizzano rulli azionati o nastri per ottenere un trasporto controllato indipendente dalla pendenza.

Diverse versioni

• Convogliatore a rulli a gravità / linea di convogliaggio a gravità (inclinato)
• Convogliatori a rulli motorizzati / nastri trasportatori (soluzioni motorizzate)
• Soluzioni curve e angolari per convogliatori a gravità
• Soluzioni curve e angolari per convogliatori motorizzati

Motivi per utilizzare convogliatori a rulli

• Trasporto automatico: le unità avanzano per pendenza o per azionamento, garantendo fornitura continua di materiale
• Colmare le distanze: i convogliatori collegano le postazioni di lavoro riducendo la movimentazione manuale
• Movimentazione di carichi pesanti: riducono i percorsi a piedi e il sollevamento manuale

Componenti e varianti
Come sottostruttura si utilizzano normalmente telai tubolari modulari (acciaio) o sistemi a tubo quadrato per fornire rigidità e flessibilità. Diversi tipi di piste (ad es. GP, UR) e design dei rulli (rulli singoli, rulli larghi in plastica, rulli omnidirezionali) consentono di adattare il comportamento al tipo di portacarichi. Ruote opzionali o piedi regolabili permettono linee trasporto mobili e rapida riconfigurazione.

Progettazione e pianificazione
Le soluzioni vengono progettate con software 3D per combinare i componenti necessari e configurare le linee di convogliaggio, incluse piste multiple, disposizioni a più livelli e moduli curvi o angolari. È possibile realizzare sia soluzioni a gravità sia motorizzate in base alla distanza di trasporto e ai requisiti di pendenza.

Specifiche tecniche

• Sottostruttura: telaio tubolare modulare (acciaio) o sistemi a tubo quadrato
• Tipi di piste a rulli: piste UR (soluzioni curva/angolo), piste GP, o combinazioni
• Tipi di rulli: rulli singoli neri, rulli larghi in plastica, rulli omnidirezionali
• Configurazioni: da una pista a più piste; da un livello a più livelli (es. due livelli)
• Modalità di trasporto: per gravità (usa pendenza) e motorizzato (rulli azionati o nastri trasportatori)
• Accessori: guide laterali, supporti per rotaia a rulli, transizioni tra tipi di pista
• Mobilità: ruote opzionali per linee mobili
• Portacarichi tipici: cassette SLC, cartoni, contenitori KLT
