Sistema di profilati in acciaio

modularea installazione rapidaconduttore elettrico

Panoramica
Il sistema modulare di scaffalature tubolari in acciaio si basa su tubi tondi Ø28 mm e connettori metallici. Consente il montaggio rapido di postazioni di lavoro, scaffali, carrelli per materiali e altri dispositivi per produzioni lean in ambienti industriali e logistici.

Applicazioni

• Postazioni di lavoro e banchi di assemblaggio

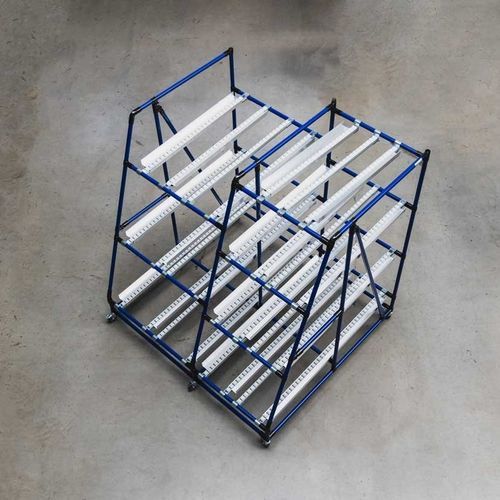

• Scaffalature e flow rack (FIFO)
• Carrelli di trasporto e carrelli porta-materiali
• Soluzioni con rulli/trasportatori e layout lean personalizzati

Tubi (Ø28 mm)
Il sistema è costruito attorno a tubi tondi in acciaio Ø28 mm disponibili in diverse varianti e finiture. Le varianti includono DP, D-COAT, ECCO e SUS. Sono disponibili più colori e diversi diametri interni. Alcune varianti sono in versione conduttiva per applicazioni ESD.

Tubi D-COAT
I tubi D-COAT presentano un rivestimento plastico che offre protezione dalla corrosione e possibilità di codifica cromatica per l'identificazione delle attrezzature.

Tubi ECCO
I tubi ECCO hanno un rivestimento in polvere altamente resistente ai graffi, sono UV-resistant, riutilizzabili e riciclabili.

Tubi SUS
I tubi SUS offrono una superficie liscia simile all'acciaio inox, buona protezione dalla corrosione, alta riutilizzabilità e resistenza a segni da serraggio o contatto.

Giunti / connettori per tubi
I connettori metallici consentono di assemblare strutture stabili. Presentano un profilo di grip speciale che garantisce elevate forze di estrazione e mantenimento (> 80 kg). Un singolo connettore può contenere fino a cinque tubi. Finiture disponibili: verniciato nero, zincato bianco (conduttivo, adatto per ESD) e nichelato.

Componenti aggiuntivi e accessori
Il sistema supporta numerosi accessori per adattare le soluzioni alle esigenze:

• Piste a rulli e nastri trasportatori a rulli
• Giunti di deviazione e guide a C
• Rulli per corde, stop e guide
• Supporti di montaggio e ruote (mobili / bloccabili)
• Pannelli (piani di lavoro, ripiani, separatori) e lastre forate
• Illuminazione LED per postazioni
• Sistemi di sollevamento per regolazione in altezza
• Segnaletica a pavimento, tappetini per postazione, cassette di stoccaggio aperte, etichettatura

Caratteristiche principali

• Modulare: assemblaggio e adattamento semplici secondo il flusso di lavoro
• Semplice e stabile: sistema di connettori collaudato con tubi in acciaio resistenti
• Compatibile: combinabile con altri sistemi tubolari BeeWaTec (alluminio tondo, profili quadrati)
• Sostenibile: componenti riutilizzabili e riciclabili ove applicabile
• Opzioni di colore e rivestimento per identificazione e immagine aziendale

Specifiche tecniche

• Diametro esterno tubo: Ø28 mm
• Varianti tubi: DP, D-COAT, ECCO, SUS (diversi diametri interni disponibili)
• Finiture/ rivestimenti: rivestimento plastico (D-COAT), vernice a polvere (ECCO), superficie tipo inox (SUS)
• Conduttività elettrica: varianti di tubo e connettori zincati bianchi disponibili in versioni conduttive (per ESD)
• Prestazione connettori: profilo di grip con forze di estrazione/mantenimento > 80 kg
• Capacità connettore: fino a 5 tubi per connettore (a seconda del tipo)
• Finiture connettori: nero verniciato, zincato bianco (conduttivo), nichelato
• Accessori disponibili: piste a rulli, giunti di deviazione, guide a C, rulli per corde, stop, pannelli, illuminazione, sistemi di sollevamento, supporti, ruote, etichettatura, segnaletica, tappetini, cassette
• Applicazioni tipiche: postazioni di lavoro, scaffalature, carrelli, rack di flusso e soluzioni lean
