Sistema di profilati in acciaio

modularea installazione rapidarinforzato

Descrizione generale
Il tubo quadro in acciaio 45 x 45 mm è un profilo zincato per uso industriale con spessore parete di 3 mm, progettato per carichi statici e dinamici elevati. Fornisce un elemento strutturale stabile per telai di base, telai dei veicoli e costruzioni esposte a operazioni logistiche intensive come la movimentazione con carrelli elevatori.

Vantaggi principali

• Elevata capacità di carico e stabilità meccanica anche sotto carichi dinamici.
• Acciaio zincato per protezione dalla corrosione in ambienti industriali.
• Sistema modulare compatibile con giunti meccanici per assemblaggio rapido mediante viteria.

Applicazioni

• Telai di base per rimorchi tugger e telai chassis.

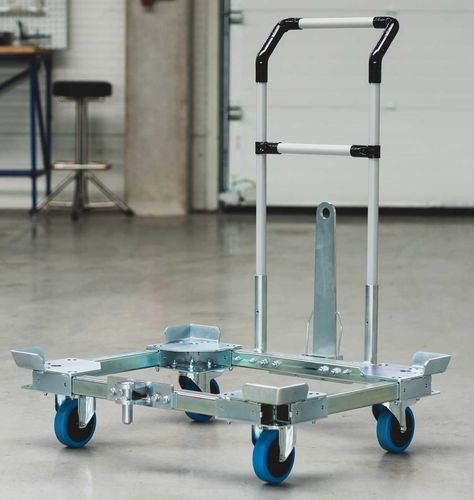

• Carrelli di trasporto, carrelli porta-materiale e sistemi su ruote.
• Sistemi di scaffalature pesanti, rack e soluzioni di stoccaggio.
• Costruzioni industriali personalizzate e postazioni di lavoro modulari.

Sistema di giunti per tubi quadri
È disponibile un sistema di giunti dedicato per tubi quadri 45 x 45 mm per costruire strutture stabili a partire dai profili. I giunti fissano i tubi mediante connessioni con viti e sono studiati per telai pesanti e sistemi mobili che richiedono una base affidabile.

Tipi principali di giunti

• Giunti MC in acciaio (45 x 45 mm) — collegano tubi quadri (45 x 45 mm) a profili tubolari tondi (Ø28 mm); usati come connettori angolari e per integrare componenti a tubo tondo (es. carrelli di trasporto).
• Giunti MC4 in acciaio (45 x 45 mm) — collegano tre tubi quadri (45 x 45 mm); adatti per scaffalature robuste, rack e altre costruzioni pesanti.

Compatibilità

• I tubi quadri 45 x 45 mm sono compatibili con giunti MC e MC4.
• Possibilità di configurazioni intercambiabili con tubi quadri in alluminio (45 x 45 mm).
• I giunti MC consentono il collegamento a profili tondi Ø28 mm.

Parti aggiuntive e accessori

• Piastrine e rulli per superfici e convogliamento.
• Guide per carrelli elevatori e guide di allineamento.
• Barre di traino (incluse a molla) e sistemi di accoppiamento con perni.
• Ruote, supporti di installazione e piedini regolabili per mobilità e stabilità.

Note
Il sistema è progettato per realizzare soluzioni industriali flessibili e personalizzate combinando tubi, giunti e accessori per ottenere strutture stabili e idonee alla produzione.

Specifiche tecniche

• Sezione nominale: 45 x 45 mm
• Spessore parete: 3 mm
• Materiale/finitura: acciaio zincato
• Giunti compatibili: MC e MC4 (45 x 45 mm)
• Compatibilità con tubo tondo: Ø28 mm tramite giunto MC
