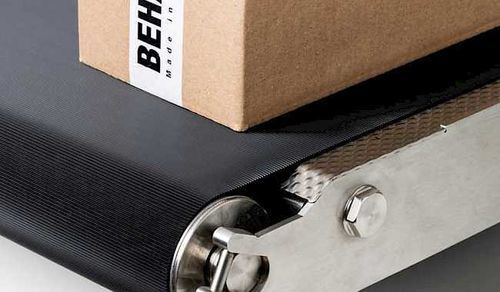

Sistema di movimentazione per trasportatore a rulli

per imballaggiper carichiper uso industriale

Panoramica
Il numero di applicazioni diverse nell'intralogistica è molto ampio. BEHAbelt offre soluzioni versatili per le esigenze di movimentazione dei materiali, in modo da armonizzare in modo ottimale i singoli processi.

Le nostre soluzioni spaziano dalle classiche cinghie tonde, trapezie ai nastri trasportatori monolitici elastici. La tecnologia di saldatura appropriata consente di ridurre al minimo i tempi di inattività in modo rapido ed economico, anche in loco.

Applicazioni intralogistiche

• Trasportatore a rulli
• Unità di pesatura (CheckWeighers)
• Trasportatore inclinato
• Sistemi di etichettatura
• Trasportatore trasversale
• Macchine per l'imballaggio
• Rulliera
• Convogliatore curvo
• Trasferimento in entrata e in uscita
• Tecnologia di pesatura
• Trasportatori di smistamento e molto altro

NOVITÀ: nastri trasportatori PUgrip — Morbidi. Antiscivolo. Affidabili.
Applicazione / Caratteristiche

• Sviluppato appositamente per il trasporto sicuro di merci come scatole e pacchi.
• Trasporto affidabile anche con una forza di appoggio ridotta.
• Il lato di trasporto morbido in PU55A garantisce un'ottima aderenza e previene la formazione indesiderata di ingorghi nei trasportatori inclinati.
• Design a 2 componenti con lato di scorrimento rigido in PU80A per proprietà di scorrimento ottimizzate, funzionamento silenzioso ed efficienza energetica e minore carico sui cuscinetti.
• Versioni per azionamenti a frizione e azionati per ingranamento positivo.
• Trattamento antistatico riduce l'accumulo di carica elettrostatica durante il funzionamento.
• Riduce l'attrazione di polvere e particelle; superficie del nastro pulita più a lungo.
• Riduce l'attrito tra il nastro e il sistema di trasporto per un funzionamento più silenzioso.

Vantaggi della struttura scanalata

• Scanalature longitudinali e trasversali appositamente sagomate.
• Ottima tenuta del materiale trasportato.
• Il dorso profilato garantisce massima aderenza e trasporto sicuro dei prodotti.
• Polvere e particelle si raccolgono nelle cavità del profilo mantenendo la superficie pulita e funzionale.
• Durante la deviazione del nastro, lo sporco depositato cade in modo affidabile.

Lati di trasporto e principali tipi di superficie (estratti dalle tabelle prodotto)
Lato trasporto: scanalature trasversali (TGA)
Articolo: FBFOJ750X25A; Colore: sw; Proprietà: FDA, vegan, hydrolysis-resistant, microbial-resistant, antistatic, microclean, 2-componenti; Qualità materiale: PU55A (lato trasporto) + PU80A (lato scorrimento); Durezza: 60°A (PU55A) / 84°A (PU80A); Spessore del nastro: 2,5 mm / 0,098 inch; Diametro min. d'avvolgimento consigliato ⌀: 18 mm / 0,7 inch; k1% statico: 0,4 N/mm / 2,3 lbs/inch; k1% rilassato: 0,3 N/mm / 1,7 lbs/inch; Dimensioni del contenitore: 50 m / 164 ft; Pretensione raccomandata: 1...5%

Lato trasporto: Liscio opaco (SM)
Articolo: FBFI750X16SB; Colore: sw; Proprietà: FDA, vegan, flame-retardant, microclean; Qualità materiale: PU75A; Durezza: 80°A; Spessore del nastro: 1,6 mm / 0,062 inch; Diametro min. d'avvolgimento consigliato ⌀: 15 mm / 0,6 inch; k1% statico: 0,34 N/mm / 2,0 lbs/inch; k1% rilassato: 0,24 N/mm / 1,4 lbs/inch; Dimensioni del contenitore: 50 m / 164 ft; Pretensione raccomandata: 1...5%

Lato trasporto: leggermente ruvido (SR)
Articoli principali elencati:
FBFJ750X12SB; Colore: sw; Proprietà: FDA, vegan, antistatic; Qualità: PU80A; Durezza: 84°A; Spessore: 1,2 mm / 0,047 inch; Diametro min ⌀: 10 mm / 0,4 inch; k1% statico: 0,32 N/mm / 1,8 lbs/inch; k1% rilassato: 0,23 N/mm / 1,3 lbs/inch; Contenitore: 50 m / 164 ft; Pretensione: 1...5%
FBFJ750X16SB; Colore: sw; Qualità: PU80A; Durezza: 84°A; Spessore: 1,6 mm / 0,062 inch; Diametro min ⌀: 15 mm / 0,6 inch; k1% statico: 0,43 N/mm / 2,5 lbs/inch; k1% rilassato: 0,3 N/mm / 1,7 lbs/inch; Contenitore: 50 m / 164 ft; Pretensione: 1...5%
FBFJG750X2S; Colore: sw; Qualità: PU65A + PU80A (2-componenti); Durezza: 72°A (PU65A) / 84°A; Spessore: 2,0 mm / 0,078 inch; Diametro min ⌀: 18 mm / 0,71 inch; k1% statico: 0,4 N/mm / 2,3 lbs/inch; k1% rilassato: 0,28 N/mm / 1,6 lbs/inch; Contenitore: 50 m / 164 ft; Pretensione: 1...5%
FBFNG750X19S; Colore: sw; Qualità: PU65A + PU55D (2-componenti); Durezza: 72°A (PU65A) / 55°D; Spessore: 1,9 mm / 0,074 inch; Diametro min ⌀: 25 mm / 1,0 inch; k1% statico: 0,82 N/mm / 4,7 lbs/inch; k1% rilassato: 0,58 N/mm / 3,3 lbs/inch; Contenitore: 50 m / 164 ft; Pretensione: 0.5...3%

Lato trasporto: millerighe (LGB)
Articolo: FBFGJ750X22S; Colore: sw; Proprietà: FDA, vegan, hydrolysis-resistant, microbial-resistant, microclean, 2-componenti; Qualità: PU65A + PU80A; Durezza: 72°A / 80°A; Spessore: 2,2 mm / 0,086 inch; Diametro min ⌀: 18 mm / 0,71 inch; k1% statico: 0,47 N/mm / 2,7 lbs/inch; k1% rilassato: 0,33 N/mm / 1,9 lbs/inch; Contenitore: 50 m / 164 ft; Pretensione: 1...5%

Lato trasporto: Struttura grossolana (RI)
Articolo esempio: FBFJ750X20SJ; Colore: sw; Proprietà: microclean, FDA; Qualità: PU80A; Durezza: 84°A; Spessore: 2,0 mm / 0,078 inch; Diametro min ⌀: 20 mm / 0,8 inch; k1% statico: 0,44 N/mm / 2,47 lbs/inch; k1% rilassato: 0,38 N/mm / 2,1 lbs/inch; Contenitore: 50 m / 164 ft; Pretensione: 1...5%

Profili a nastro e tipologie per applicazioni
Profili e nastri saldabili per trasportatori a rulli (azionamento tangenziale), nastri trasportatori monolitici per linee di trasporto, trasmissioni incrociate con cinghie tonde o piatte, ottimizzazione nastri inclinati con costruzioni 2-componenti e Poly-V per azionamento roll-to-roll. Nastri per selezionatrici a nastro trasversale molto sottili (fino a 0,9 mm) per elevati coefficienti di attrito e accelerazioni elevate.

Tecnologia di saldatura e strumenti
Saldatrice a frizione RS02 per profili a nastro; unità di saldatura HS400/HS800 per nastri trasportatori monolitici; saldatori EErgo 60/90 e strumenti FZ01 Vario & EErgo per giunzioni di profili, V- e round belts.

Caratteristiche / specifiche tecniche

• Marca: BEHAbelt
• Materiali lato trasporto: PU (PU55A, PU65A, PU75A, PU80A, PU55D), TPE in alcune linee
• Costruzioni mono- o bi-componente (tecnologia 2K) per combinare aderenza e scorrevolezza
• Proprietà disponibili: contatto alimentare (FDA), vegan, resistente all'idrolisi, resistente microbico, antistatico/conduttivo, microclean, ritardante di fiamma (dove indicato)
• Durezze tipiche: 55A/60A/72A/80A/84A e varianti
• Spessori disponibili: esempi da 1,2 mm a 2,5 mm nelle tabelle presentate
• Diametro minimo di avvolgimento consigliato: da 10 mm a 25 mm a seconda della qualità
• k1% statico e rilassato: valori tipici riportati nelle tabelle (es. 0,32–0,82 N/mm statico)
• Lunghezza rotolo tipica: 50 m (164 ft) per molte referenze
• Pretensione raccomandata: tipicamente 1...5% (alcune qualità 0,5...3%)
• Tipologie prodotto trattate: nastri trasportatori monolitici, profili a nastro, cinghie tonde, cinghie trapezie, Poly-V
