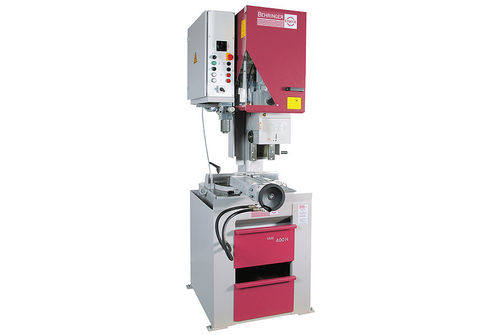

Troncatrice angolare VMS 400 H

circolareper metalliper alluminio

Panoramica
Oltre 250.000 segatrici vendute nel mondo confermano l'affidabilità della serie VMS per officina e produzione. Semplicità d'uso, costruzione robusta e tagli precisi rendono la VMS 400 H adatta al taglio di materiali pieni, tubi e profilati. Questo modello è dotato di avanzamento lama idraulico e bloccaggio materiale idraulico.

Progettazione e trasmissione
Il cuore dell'unità sega VMS è un riduttore a vite senza fine prodotto internamente con funzione di assorbimento delle vibrazioni Eisele. Il cambio pesante e la base macchina robusta riducono le vibrazioni, migliorando la qualità di taglio, la durata della lama e la longevità della macchina.

Opzioni e accessori

• Sistema di micro-spruzzo (lubrificazione a minima quantità) opzionale che inumidisce continuamente la lama con olio da taglio per prolungare la vita dell'utensile e mantenere pulito l'ambiente di lavoro durante il taglio di profilati, tubi e materiali pieni.
• Dispositivo refrigerante integrato nella base macchina.
• Sistemi di misura e pinze di alimentazione per automazione e miglior handling del materiale (opzioni configurabili).

Caratteristiche principali

• Riduttore a vite senza fine con funzione di assorbimento Eisele per basse vibrazioni e maggiore durata della lama.
• Regolazione dell'angolo a battute fisse facile da usare per cambi di angolo rapidi e precisi.
• Ingombro compatto inferiore a 1 m² con alta produttività.
• Avanzamento lama idraulico (semiautomatico) per qualità di taglio costante e comfort operatorio.
• Dispositivo di serraggio rapido idraulico per fissaggio sicuro del materiale.
• Base macchina robusta e componenti in ghisa smorzanti le vibrazioni per aumentare la vita utensile.
• Regolazione corsa confortevole con interruttori di fine corsa per punto ingresso/uscita.
• Ampio carter di protezione per cambio lama sicuro e semplice.
• Layout pulito con unità di raffreddamento e cassetto trucioli integrati nella base.
• Elevata flessibilità: la VMS 400 H può essere adattata a vari flussi di materiale tramite numerose opzioni di configurazione.

Intervallo di taglio (tabella)
Piatto 90° — 200 x 120 mm
Piatto 45° — 140 x 120 mm
Piatto 30° — 100 x 100 mm (solo lato destro)
Quadrato 90° — 120 mm
Quadrato 45° — 120 mm
Quadrato 30° — 100 mm (solo lato destro)
Rotondo 90° — 140 mm
Rotondo 45° — 140 mm
Rotondo 30° — 110 mm (solo lato destro)

Caratteristiche di prestazione (tabella)
Potenza del motore — 2.0 / 2.6 kW
Velocità standard — 17 / 34 - 34 / 68 min-1
Velocità opzionali — 8 / 16 / 32 / 64 min-1
Diametro lama — 400 mm
Avanzamento lama — idraulico
Bloccaggio materiale — idraulico

Dimensioni e peso (tabella)
Lunghezza — 945 mm
Larghezza — 1.500 mm
Altezza — 2.130 mm
Peso — 750 kg
Altezza piano di appoggio materiale — 900 mm

Specifiche tecniche

• Modello: VMS 400 H
• Diametro lama: 400 mm
• Potenza motore: 2.0 / 2.6 kW
• Velocità standard: 17 / 34 - 34 / 68 min-1
• Velocità opzionali: 8 / 16 / 32 / 64 min-1
• Tipo di avanzamento: idraulico (semiautomatico)
• Bloccaggio materiale: idraulico
• Capacità di taglio (esempi): Piatto 90°: 200 x 120 mm; Rotondo 90°: 140 mm; Quadrato 90°: 120 mm
• Dimensioni (L × W × H): 945 × 1.500 × 2.130 mm
• Peso: 750 kg
• Altezza piano appoggio materiale: 900 mm
• Opzione: sistema di micro-spruzzo per lubrificazione a minima quantità e prolungamento vita lama
• Riduttore a vite senza fine con funzione di assorbimento Eisele (produzione interna)
• Funzionalità: regolazione ingranamento con battute fisse, regolazione corsa mediante interruttori di fine corsa, unità refrigerante e cassetto trucioli integrati, ampio carter per cambio lama agevole
