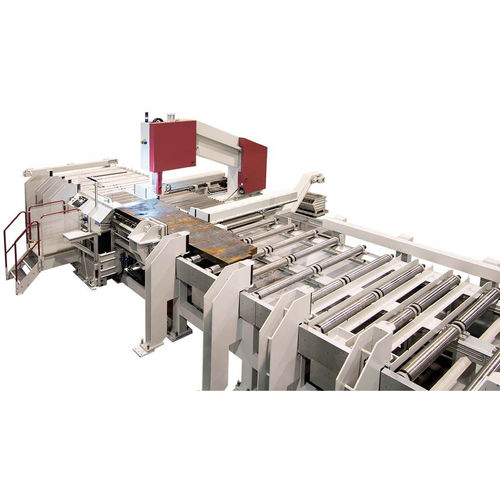

Sega a nastro VPS60-220A

a pannelliverticaleper metalli non ferrosi

Panoramica
La segatrice per lastre automatica VPS60-220A è la soluzione BEHRINGER per il taglio trasversale completamente automatico di grandi lastre e bramme. La disposizione verticale della lama a nastro riduce la lunghezza di ingaggio rispetto ai progetti orizzontali, ottenendo maggiori capacità di taglio e minori costi utensile. La serie VPS è costruita con telaio robusto e componenti ad alte prestazioni per applicazioni gravose nel commercio dell'acciaio, nell'industria e nella produzione di metalli, lavorando materiali da metalli non ferrosi e alluminio a acciai e materiali difficili da lavorare come Inconel o titanio. Il design modulare consente adattamenti individuali alle esigenze del cliente.

Punti chiave

• Disposizione verticale della lama: lunghezza di ingaggio ridotta per bramme e lastre larghe, permettendo l'uso di lame più corte e a denti fini, migliore prestazione di taglio e riduzione dello spazio di taglio.
• Unità di taglio ad alte prestazioni in telaio a C resistente alla torsione per migliori prestazioni di taglio e basse vibrazioni.
• Morsetto di alimentazione azionato da servo in design diviso con due azionamenti a vite collegati elettronicamente per posizionare lastre larghe con affidabilità e precisione.
• Precisione e prestazioni superiori grazie al telaio resistente alla torsione e all'applicazione della forza di avanzamento sotto il punto di taglio.
• Parti guida della lama in ghisa prodotte da BEHRINGER per smorzare le vibrazioni al filo di taglio e aumentare la durata degli utensili.
• Spazzole duplex azionate che puliscono attivamente la lama e impediscono alle trucioli di entrare nel canale di taglio; le spazzole si adattano automaticamente alla lama.
• Sistema di avanzamento servo BEHRINGER: rimozione costante delle trucioli e pronta reazione ai sensori di pressione di taglio per evitare sovraccarichi e usura prematura della lama.
• Braccio guida automatico: guida mobile della lama regolata automaticamente all'altezza di taglio per risultati ottimali senza regolazioni manuali.
• Ottima accessibilità: design aperto per una manutenzione agevole, accesso diretto alle parti di usura e cambio lama semplificato.
• Naspo trasportatore trucioli di grandi dimensioni con serbatoio del refrigerante integrato posizionato sotto l'unità di taglio; rimovibile per pulizia e manutenzione.
• Uso economico delle lame in carburo grazie a costruzione robusta, tecnologia servo e smaltimento efficiente delle trucioli.
• Funzionamento semplice tramite PLC a controllo tattile.

Dati tecnici (sintesi)
Campo di taglio
Campo di taglio piano L x H: 2.250 x 600 mm
Dimensione minima da tagliare piano L x H: 500 x 20 mm
Lunghezza minima di taglio: 15 mm

Caratteristiche prestazionali
Lunghezza di alimentazione corsa singola: 1.500 mm
Potenza di azionamento (sega): 7,5 kW
Velocità lama: 17 - 120 m/min
Dimensioni lama: 11.080 x 54 x 1,6 mm
Lunghezza pezzo residuo in funzionamento automatico: 40 mm
Potenza totale: 15 kW
Avanzamento sega: avanzamento servo tramite pignone
Alimentazione materiale: vite a sfere
Bloccaggio materiale: idraulico
Pulizia lama: spazzola per trucioli azionata elettricamente

Dimensioni e peso
Lunghezza: 11.700 mm
Larghezza: 3.600 mm
Altezza: 4.220 mm
Peso: 19.000 kg
Altezza di supporto materiale: 1.650 mm

Caratteristiche / Specifiche tecniche

• Modello: VPS60-220A
• Campo di taglio (piano L x H): 2.250 x 600 mm
• Dimensione minima da tagliare (L x H): 500 x 20 mm
• Lunghezza minima di taglio: 15 mm
• Lunghezza di alimentazione corsa singola: 1.500 mm
• Potenza di azionamento (sega): 7,5 kW
• Potenza totale: 15 kW
• Intervallo di velocità lama: 17 - 120 m/min
• Dimensioni lama: 11.080 x 54 x 1,6 mm
• Lunghezza residua (automatico): 40 mm
• Avanzamento sega: avanzamento servo tramite pignone
• Alimentazione materiale: vite a sfere
• Bloccaggio materiale: idraulico
• Pulizia lama: spazzola per trucioli azionata elettricamente
• Trasportatore trucioli con serbatoio refrigerante integrato (standard)
• Dimensioni macchina L x P x H: 11.700 x 3.600 x 4.220 mm
• Peso: 19.000 kg
• Altezza di appoggio materiale: 1.650 mm
