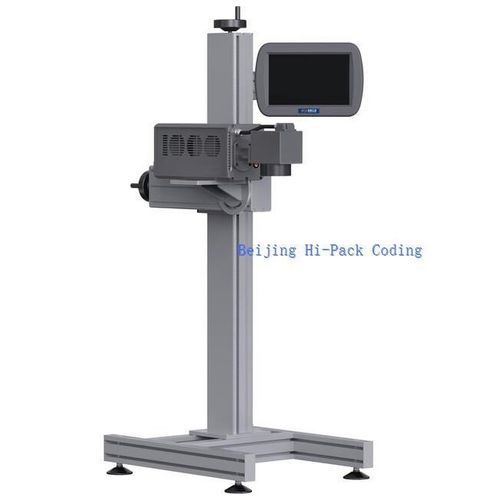

Sistema di marcatura laser a fibra HF series

automaticoper linea di produzione continuaper elementi non metallici

Panoramica
Il sistema di marcatura laser a fibra Hi-Pack Coding combina una sorgente laser a fibra stabile con un galvanometro bidimensionale ad alta velocità per garantire marcature ad alta risoluzione e costanti su metalli e alcuni materiali non metallici. Il sistema integra display touch a colori da 10,2", sensore fotocellula e staffa di sollevamento regolabile per integrazione in linea o impiego stand-alone. Indicato per linee produttive che richiedono marcature precise e ad alta velocità.

Modelli

• HF200C-YTB
• HF300C-YTB

Formati e contenuti di marcatura
Supporta i font standard AutoCAD (estendibili), loghi vettoriali, simboli, linee, anelli, segni d'angolo, ordine inverso, numeri di lotto, caratteri cinesi e inglesi, numeri, loghi, data/ora, numeri di serie e estensioni di font CAD personalizzabili.

Tabella specifiche tecniche
Modello: HF200C-YTB, HF300C-YTB
Tipo di laser: Laser a fibra
Galvanometro: Galvanometro di scansione bidimensionale ad alta velocità ad alta precisione
Area di marcatura: 110 mm x 110 mm
Velocità massima della linea di produzione: ≤ 130 m/min (dipende dal materiale)
Velocità di marcatura / lunghezza focale: ≤ 12.000 mm/s; f = 165 mm
Potenza in uscita / Tensione: HF200C-YTB ≥ 20 W; HF300C-YTB ≥ 30 W; 220 VAC, 50 Hz
Consumo: 400 W
Interfaccia operativa: Touch screen a colori 10,2" (fisso o portatile)
Raffreddamento: Raffreddamento ad aria
Lunghezza d'onda / Precisione di posizionamento: 1064 nm; 0,001 mm
Ambiente operativo: Temperatura ambiente 0°C–45°C; Umidità ≤ 95%
Dimensioni (L x P x A): 550 mm x 140 mm x 165 mm

Caratteristiche / Specifiche tecniche

• Modelli: HF200C-YTB, HF300C-YTB
• Tipo di laser: Laser a fibra
• Area di marcatura: 110 x 110 mm
• Velocità massima di linea: ≤ 130 m/min
• Velocità di marcatura: ≤ 12.000 mm/s
• Potenza in uscita: HF200C ≥ 20 W; HF300C ≥ 30 W
• Consumo: 400 W; Tensione: 220 VAC, 50 Hz
• Interfaccia: Touch screen a colori 10,2" (fisso/portatile)
• Raffreddamento: Raffreddamento ad aria
• Lunghezza d'onda: 1064 nm; Precisione di posizionamento: 0,001 mm
• Ambiente: 0°C–45°C; Umidità ≤ 95%
• Dimensioni: 550 x 140 x 165 mm
