guarnizione a labbro / con telaio / D-ring / in acciaio inox
D-TYPE

Aggiungi ai miei preferiti MyDirectIndustry
Aggiungi al comparatore Rimuovi dal comparatore
guarnizione a labbro guarnizione a labbro - D-TYPE
{{requestButtons}}

Caratteristiche

  • Tipo:

    a labbro

  • Forma:

    con telaio, D-ring

  • Materiale:

    in poliuretano, in acciaio inox

  • Uso previsto:

    per cilindri, per olio, per tubi

  • Altre caratteristiche:

    ad alta pressione

  • Temperatura limite:

    Max.: 80 °C (176 °F)

    Min.: -20 °C (-4 °F)

  • Pressione limite:

    Max.: 120.000.000 Pa (17.405 psi)

    Min.: 0 Pa (0 psi)

  • Diametro:

    Max.: 610 mm (24 in)

    Min.: 10 mm (0 in)

Descrizione

I.Performance e Scopo:

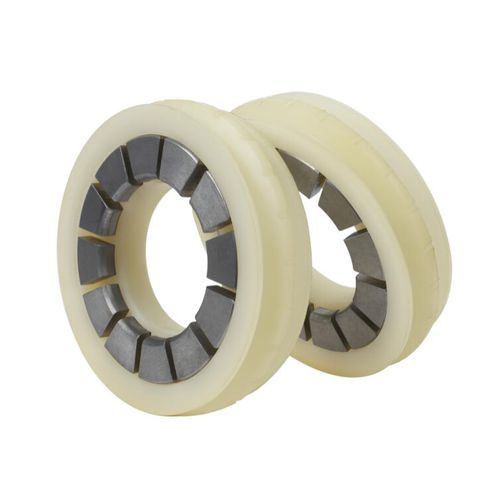

Il componente di tenuta è costituito da un anello di tenuta in poliuretano e da supporti a forma di ventaglio. Viene utilizzato principalmente nella prova di pressione di un tubo d'acciaio per mezzo di una macchina di prova idrostatica. Nello stato di non funzionamento tra l'anello di tenuta e la superficie del tubo d'acciaio esiste uno spazio vuoto. Quando il liquido idraulico viene applicato all'esterno dell'anello di tenuta, l'anello viene premuto per racchiudere saldamente la superficie del tubo d'acciaio, e quindi la prova di pressione può essere eseguita. È applicabile alla prova di pressione di involucro, tubo, tubo del gas naturale e altro tubo d'acciaio. È stato anche utilizzato per il controllo di tenuta del tubo d'acciaio, del collegamento, dei giunti saldati e della tenuta della valvola ad alta pressione.

II.Material: Riferisca a GB/T3672.1-2002 tolerance.Polyurethane

III.Working condizioni:
Secondo con API 5CT/ISO11960:2004, GB/T9711.1-1997, GB/T9711.2-1999 ecc. Come l'involucro del pozzo petrolifero o la tubazione nell'industria del petrolio e del gas naturale. GB8163 - 87 tubi d'acciaio senza cuciture; GB/T3092-93 ha saldato i tubi d'acciaio ed altre condizioni di prova idrauliche standard. Mezzo di lavoro: acqua, emulsione, olio idraulico; Temperatura di lavoro: -20 a +80℃; Pressione di lavoro: ≤ 120 MPa

IV.Design standard:
Riferisca a GB/T3672.1-2002 tolerance.water, emulsione, olio idraulico


III.Material: Poliuretano


IV.Design standard:
Fare riferimento alla tolleranza GB/T3672.1-2002.


V.Sample per il segno di ordinazione:
Contrassegnare il tipo, la dimensione e il numero d'ordine dei componenti di tenuta, è consentito anche solo il numero d'ordine.

TipoOrdine n.
Esempio:D168.3-40D241
