Centro di lavoro 5 assi GRA100
verticaleBT 30HSK-E32

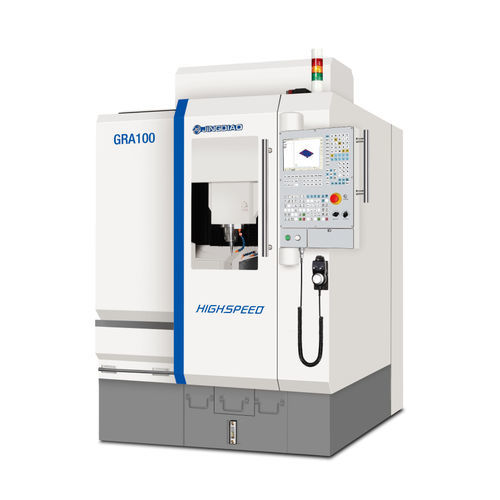

Centro di lavoro 5 assi - GRA100 - Beijing Jingdiao Group Co., Ltd. - verticale / BT 30 / HSK-E32
Centro di lavoro 5 assi - GRA100 - Beijing Jingdiao Group Co., Ltd. - verticale / BT 30 / HSK-E32
Centro di lavoro 5 assi - GRA100 - Beijing Jingdiao Group Co., Ltd. - verticale / BT 30 / HSK-E32 - immagine - 2
Centro di lavoro 5 assi - GRA100 - Beijing Jingdiao Group Co., Ltd. - verticale / BT 30 / HSK-E32 - immagine - 3
Centro di lavoro 5 assi - GRA100 - Beijing Jingdiao Group Co., Ltd. - verticale / BT 30 / HSK-E32 - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
verticale
Testa del mandrino
BT 30, HSK-E32
Numero di utensili
16 utensili, 14 utensili
Altre funzioni
di foratura, di taglio
Applicazioni
per utensili, per il settore medico, per l'ottica, per fori profondi
Altre caratteristiche
di precisione, ad alta velocità
Corsa X

15,7 in

Corsa Y

7,9 in

Corsa Z

7,9 in

Velocità di rotazione

24.000 rpm, 32.000 rpm
(150.796 rad.min-1, 201.062 rad.min-1)

Rotazione piano di lavoro (asse C)

360 °

Carico massimo del piano di lavoro

33 lb
(15 kg)

Descrizione

Centro di lavoro di precisione a 5 assi JINGDIAO Adatto alla lavorazione di parti di stampi di precisione e alla foratura di piccoli fori di materiali metallici e non metallici nei settori elettronico, medico, ottico e altri. La macchina pesa 2,7 tonnellate e copre un'area di 3,7㎡ che è perfetta per la lavorazione al piano superiore e porta a un alto tasso di utilizzo dello spazio. Alto tasso di utilizzo dello spazio la macchina utensile copre un'area di soli 3,7㎡ e il tasso di utilizzo dello spazio è elevato. Eccellenti prestazioni di lavorazione raggiunge stabilmente la lavorazione "0,1 μ di avanzamento, 1 μ di taglio, rugosità superficiale su scala nanometrica"; dotato di mandrino di precisione ad alta velocità JINGDIAO e di mandrino per la lavorazione di precisione, la velocità massima raggiunge i 36.000 giri al minuto, per soddisfare le esigenze della lavorazione di precisione; dotato di mandrino di raffreddamento passante, adatto alla lavorazione di fori profondi e cavità profonde. Qualità di lavorazione stabile dotato di sistema di ispezione JINGDIAO in macchina per quantificare lo stato della macchina, degli utensili e dei pezzi in lavorazione di precisione; dotata di JINGDIAO MQL, può raffreddare e lubrificare completamente i piccoli utensili da taglio. Lavorazione di parti in metallo prezioso i tre assi della macchina utensile sono progettati con una struttura ad alto livello di protezione, in grado di evitare efficacemente che i trucioli di scarto entrino nella macchina utensile; la lamiera protettiva in acciaio inox è utilizzata nell'area di lavorazione della macchina con un'ampia pendenza, che consente di pulire gli scarti; il cassetto di raccolta è adottato per facilitare il recupero dei trucioli di metallo prezioso; dotato di un dispositivo di lavaggio interno alla macchina per facilitare il lavaggio e la pulizia dei trucioli di metallo prezioso;

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Beijing Jingdiao Group Co., Ltd.
