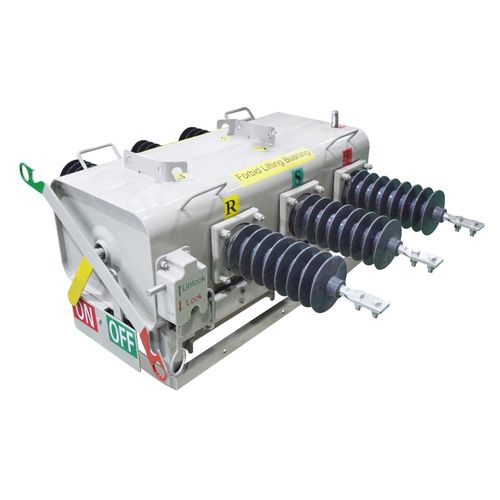

Disgiuntore a interruzione di carico isolato al gas SF6 PGS

per la distribuzioneda esternomontato su palo

Panoramica Il gas di PGS SF6 ha isolato il commutatore del carico montato sul palo si applica nel sistema di distribuzione di potere della linea aerea in cui la tensione nominale è 12kV, la corrente nominale è 630A, frequenza nominale è 50Hz. Quando c'è il guasto nel circuito, potrebbe isolare tempestivamente la sezione del guasto, recuperare l'alimentazione elettrica della sezione del non guasto. Il prodotto ha tre mezzi di operazione: mannul, motore e telecomando. Potrebbe realizzare la funzione automatizzata della rete di distribuzione elettrica. Descrizione 1. Gas SF6 - Pressione standard del gas: 0.035 MPa (cioè 0.35kg-f/cm2-G, 20℃); - Ci equipaggia il manometro del gas, che potrebbe monitorare la pressione del gas. Il pressostato è un'altra opzione, può azionare il circuito per essere bloccato quando la pressione del gas è al di sotto di un valore impostato (0,1 ~ 0,2 kg-f/cm2-G); - Per evitare che l'involucro esploda e che gli oggetti interni si disperdano, viene impiegato il dispositivo antideflagrante. La pressione di rottura della piastra antideflagrante è 1,0 ~ 2,0 kg-f/cm2-G, il dispositivo antideflagrante è installato sull'altro lato della maniglia di funzionamento, per garantire la sicurezza dell'operatore; 2. Involucro e sigillatura - L'interruttore e il meccanismo sono sigillati in un serbatoio che è riempito di gas SF6, l'involucro è fatto di una piastra di acciaio inossidabile spessa 3 mm, saldata con l'arte della saldatura ad arco di argon, e trattata antiruggine; - Ci sono 3 strati di materiale di tenuta speciale NBR (gomma nitrilica butadiene) tra la boccola di porcellana e l'interruttore, e, la maniglia operativa e il meccanismo operativo - La staffa di installazione è equipaggiata con l'interruttore, ci sono gancio di sollevamento, bulloni, fori per bulloni sull'involucro, e tutte le parti metalliche dell'installazione sono fatte di parti in acciaio galvanizzato;
