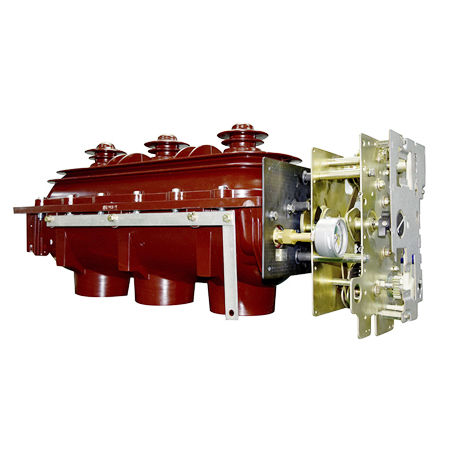

Disgiuntore a interruzione di carico isolato al gas SF6 FLN series

a media tensioneper la distribuzione

Panoramica FL(R) N36-12 è un quadro di media tensione da 10 kV che è stato sviluppato da SOJO secondo gli standard IEC e GB. L'interruttore ha superato tutti gli standard relativi ed è stato ampiamente utilizzato nel sistema di distribuzione di energia variabile a 10kV. Descrizione Caratteristiche L'interruttore di carico di media tensione FL(R) N36-12 ha rinforzato la colata di resina epossidica, che utilizza il gas SF6 per l'isolamento e anche il mezzo di estinzione dell'arco. La pressione del gas è 0.045Mpa. Contatti mobili rotanti a tre posizioni per chiusura, apertura e messa a terra. La resina fusa ha un valore di scarico della pressione anti-esplosione montato sul retro per garantire la sicurezza degli operatori. FLN36-12/T630-20 ha meccanismi a molla singola di tipo K, normalmente utilizzati per la linea in entrata e in uscita. FLN35-12D/T125-50 ha meccanismi a doppia molla di tipo A, normalmente usati insieme al fusibile per la protezione del trasformatore. Sensori capacitivi incorporati Funzionamento del motore opzionale Operazione GAS misuratore di pressione o punti di prova
