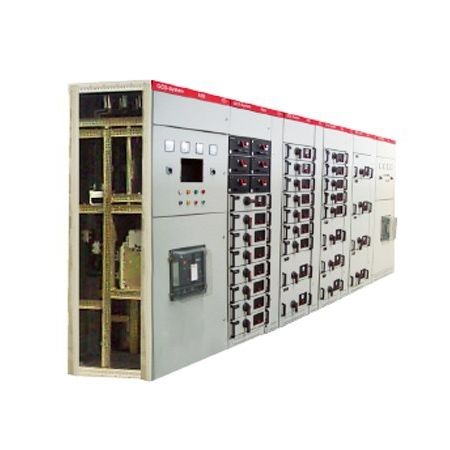

Quadro di distribuzione a bassa tensione GCS

Panoramica Il prodotto è nella posizione di leader del mercato nazionale che può essere applicato nella rete di distribuzione dell'energia, nel centro motore, nel controllo, nella compensazione reattiva, ecc. in condizioni di corrente alternata trifase, tensione nominale non più di 380V, e corrente nominale fino a 4000A Descrizione Caratteristiche del prodotto - L'acciaio aperto del tipo 8MF è usato per il telaio, sul telaio principale ci sono fori di montaggio (E = 20mm e 100mm, Φ9.2mm), che lo rende flessibile e conveniente essere montato. - Il vano sbarre, il vano cavi e il vano funzionale sono separati l'uno dall'altro. - Le sbarre orizzontali sono disposte in modo parallelo, il che migliora la capacità di resistenza al cortocircuito delle sbarre. - Lo scomparto del cavo è progettato per essere comodo per installare il cavo. - L'altezza del modulo del cassetto è di 160mm. Il cassetto cambia solo nelle dimensioni di altezza, e le dimensioni di larghezza e profondità sono sempre le stesse. Così, il cassetto della stessa unità funzionale ha una buona intercambiabilità. La corrente nominale di ogni unità è di 400A e inferiore. - Segni evidenti su APERTO, CHIUSO, TEST, DISABILITATO sono segnati sui pannelli del cassetto. Ci sono dispositivi di interblocco meccanico nell'unità cassetto. Ogni cassetto è indipendente, sia di tipo estraibile che di tipo fisso, qualsiasi combinazione di essi potrebbe essere realizzata quando necessario. - Il livello di protezione dell'involucro è IP30 o IP40, altre opzioni sono anche fornite secondo le esigenze dell'utente. Parametri Tensione nominale 380V Corrente nominale 1000 (sbarra verticale) /3150 (sbarra orizzontale) Corto tempo stimato resiste alla corrente 50kA Picco stimato resistere alla corrente 105kA Valutazione IP3X, IP4X del IP
