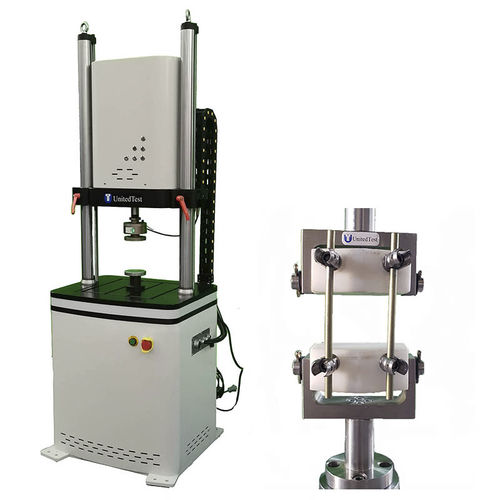

Macchina per test di fatica UTDS-10Y

di carica staticaautomaticaper protesi di articolazione

Modello di prova del sistema di peduncolo dinamico ISO 12189. Grigio chiaro: Blocco in PE (polietilene) che simula il corpo vertebrale, blu: impianto di biella con sezione dinamica (molla nera), grigio scuro: vite peduncolare, molla rossa: molla di calibrazione che simula il disco intervertebrale. Il test viene eseguito con un carico sinusoidale con una frequenza massima di 5 Hz. Questa forza, a sua volta, dipende dalla posizione della colonna vertebrale da modellare. (colonna lombare: 0,6-2,0 kN / collo: 0,05-0,15 kN). La prova termina quando si raggiungono 5 milioni di cicli di lavoro o quando la struttura subisce un cedimento meccanico. I risultati della prova di fatica devono essere sintetizzati con una curva S-N. Queste prove vengono eseguite a temperatura ambiente, ma se necessario possono essere ripetute anche in una soluzione di Ringer a 37 °C per simulare le condizioni ambientali fisiologiche e determinare eventuali effetti di corrosione. Parametri principali del sistema di prove statiche e di fatica UnitedTest: Carico dinamico massimo: ±10KN Accuratezza ±1% Carico statico massimo: ±10kN Fluttuazione dinamica: Meno di ±1%FS Corsa massima dell'attuatore: ±50 mm, precisione ±0,5%FS Ampiezza alla frequenza massima: ±1mm Frequenza max. Frequenza: 0,1HZ~15Hz Velocità massima della linea: 150 mm/s
