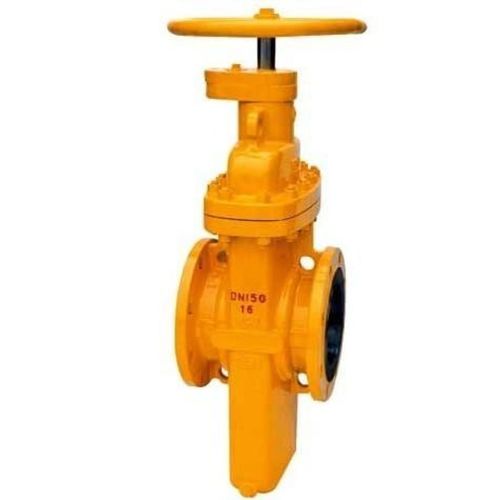

Valvola a saracinesca piatta non ascendente
Tipo di prodotto
Valvola on/off
Tipo di valvola
Valvola a saracinesca piatta a stelo non ascendente
Modello
Z47H(F)
Dimensione
NPS 2~NPS 60/DN50~DN1500
Design temp.
-196℃~593℃ secondo il materiale
Pressione di progetto
CLASSE 150~CLASSE2500/2Mpa~42Mpa
Materiale
A216 WCB/WCC/A217 WC6/WC9/C5/C12/C12A/CA15/A351 CF8/CF8M/CF3/CF3M/CF8C/CN3MN/CK3MCUN/CN7M/A352 LCB/LCC/A494 CW-6MC/CU5MCuC/M35-1/A890 4A(CD3MN)/5A(CE3MN)/6A(CD3MWCuN)/ASME B 148 C95800/C95500 ecc
Standard
API 6D/ASME B16,34
Faccia a faccia
ASME B16.10
Collegamento
ASME B16,5/ASME B16,47/ASME B16,25
Test std
API 598/ISO 5208
Operazione
manuale, elettrico, pneumatico
Applicazione
Olio , gas naturale
Materiale della guarnizione
Tenuta morbida: PTFE, RPTFE, NELON, PEEK, ecc.
Da metallo a metallo :13Cr, STL, WC ecc.
Altra osservazione 1
Design ignifugo e antistatico
Altra osservazione 2
piccola coppia, tenuta affidabile
Altra osservazione 3
È facile da pulire la tubazione con il foro del deflettore.
Altra osservazione 4
Piccola resistenza di flusso, forte capacità di flusso, buona caratteristica di flusso
Altra osservazione 5
Servizio acido secondo NACE MR 0175, progettazione a bassa perdita secondo ISO 15848-2
---
