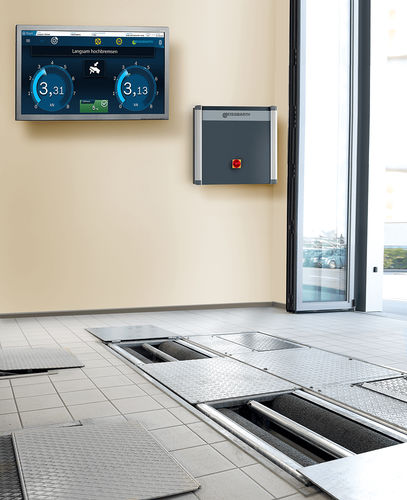

Banco prova freni per automobile BD 4431

a rulli

Panoramica
I banchi prova freni BD sono conformi alle normative vigenti e sono progettati per le ispezioni veicoli in officina. Il concetto modulare consente l'espansione con ausiliari per diagnosi, riparazione e assistenza, e la conversione in una corsia di prova per collaudi sospensioni e controllo di convergenza. L'operatività, la visualizzazione e la valutazione dei risultati possono essere eseguite tramite display analogico o PC.

Power-Box per la serie BD

• Il Power-Box è compatto, robusto e di semplice manutenzione.
• Tutta l'elettronica è collocata in un involucro leggero e di facile accesso.
• Opzioni di montaggio: a parete (standard) o su colonna (opzionale).
• Presenza di presa 230 V per il PC portatile del tecnico o il tester.
• Interruttore principale facilmente accessibile con arresto di emergenza.
• Tasca integrata per la documentazione tecnica.

Connettività PC e utilizzo

• I kit opzionali forniscono opzioni di connettività aggiuntive per la serie BD.
• Il kit PC integrato è progettato per l'installazione all'interno del Power-Box e consente il collegamento diretto al PC officina.
• Visualizzazione delle procedure e dei risultati su schermo.
• Supporto per gestione lavori, database clienti, valutazioni statistiche, stampa e archiviazione.
• I protocolli di prova possono essere stampati automaticamente.
• Il display analogico è opzionale in caso di utilizzo via PC.

Dettagli Power-Box

• Involucro di facile manutenzione per i componenti elettronici.
• I componenti elettronici sono custoditi in sicurezza e facilmente accessibili.
• Montaggio a parete standard; colonna disponibile come opzione.

Kit PC disponibili (quattro opzioni)

• Integrated ICperform PC-Kit (incl. licenza software ICperform e licenza app Tablet), rif. 1 691 601 964
• External ICperform PC-Kit (incl. licenza software ICperform e licenza app Tablet), rif. 1 691 601 965
• Integrated ICperform PC-Kit with Remote Control (incl. licenza software ICperform), rif. 1 691 601 963
• External ICperform PC-Kit with Remote Control (incl. licenza software ICperform), rif. 1 691 601 966

Requisiti minimi PC

• Sistema operativo: Windows 11 Professional
• CPU: 3 GHz (Intel Pentium Gen 12)
• Memoria: 8 GB DDR5
• Storage: 512 GB SSD
• Interfacce: 6× USB, 1× RS232 (per controllo remoto IR), 1× LAN

Accessori e possibilità di espansione (selezione)

• Colonna per il Power-Box
• Carrello PC
• Set display LCD per unità di visualizzazione (opzioni display analogici / monitor TV)
• Kit PC IR professionali (integrati o esterni)
• Sensore forza pedale (versione wireless)
• Coperchi per rulli
• Telecomando IR e opzioni ricevitore IR
• Bilancia per asse (4 sensori) e strisce di supporto
• Protezione bordo per banco singolo (700 mm)
• Telaio di installazione per banco singolo (700 mm)
• Soft start 400 V per avvio controllato
• Set cavi Power-Box a gruppo rulli (30 m)
• Dispositivo di sollevamento HUS 104 (per BD 4xxx e QB.4, 700 mm)
• Kit di calibrazione digitale (valigia, sensore digitale, manuale)
• Piastra passante (inseribile e orientabile, 700 mm)
• Vari adattatori TV, colonne, bracci snodati e supporti monitor

Dati tecnici (tabella)
Lunghezza imballo: 2420 mm
Larghezza imballo: 820 mm
Altezza imballo: 700 mm
Peso lordo: 476 kg
Lunghezza: 660 mm
Altezza: 250 mm
Larghezza: 2360 mm
Diametro ruota max.: 1000 mm
Diametro cerchio max.: 32"
Sistema di misura: DMS
Lunghezza rullo: 700 mm
Alzata rullo: 25 mm
Diametro cerchio min.: 10 mm
Diametro rullo: 205 mm
Larghezza prova min.: 800 mm
Larghezza prova max.: 2200 mm
Diametro ruota min.: 320 mm
Distanza assi rullo: 381 mm
Peso: 446 kg
Velocità di prova: 5 km/h
Carico max asse: 4,0 t
Carico massimo superabile: 4,0 t
Differenza altezza bordo superiore rullo-pavimento officina: -10 mm

Caratteristiche / Specifiche tecniche

• Modello: BD 4431
• Larghezza prova massima: 2200 mm
• Lunghezza rullo: 700 mm
• Diametro rullo: 205 mm
• Alzata rullo: 25 mm
• Sistema di misura: DMS
• Diametro ruota max.: 1000 mm
• Diametro ruota min.: 320 mm
• Diametro cerchio max.: 32"
• Diametro cerchio min.: 10 mm
• Distanza assi rullo: 381 mm
• Velocità di prova: 5 km/h
• Carico max asse / carico superabile: 4,0 t
• Peso (unità): 446 kg
• Peso lordo (imballo): 476 kg
• Imballo (L x P x H): 2420 x 820 x 700 mm
