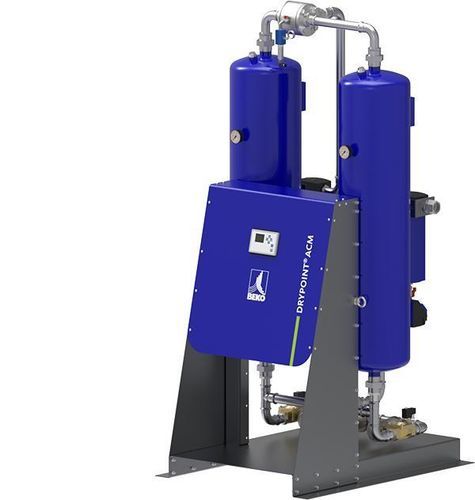

Essiccatore per aria compressa ad adsorbimento DRYPOINT® ACM series

ad adsorbimento senza caloread adsorbimentoad adsorbimento senza calore

Breve panoramica
La serie DRYPOINT ACM di BEKO TECHNOLOGIES è una famiglia di essiccatori ad adsorbimento di taglia media (modelli 410–495) progettata per l'essiccazione affidabile dell'aria compressa con portate medie (100–1000 m³/h). Il doppio letto con rigenerazione in controcorrente garantisce punti di rugiada in pressione stabili (standard fino a −40 °C, opzione −70 °C) e un ingombro compatto per integrazione OEM e pacchetti compressore.

Punti chiave

• Gamma di portate ampia: varianti 100–1000 m³/h per esigenze di produzione e OEM.
• Funzionamento efficiente: bassa perdita di carico e sincronizzazione del compressore per ridurre i costi operativi.
• Filtrazione integrata e gestione dei condensati per proteggere i processi e prolungare la vita dei componenti.
• Visualizzazione e controllo tramite display a colori DP‑ACM; Modbus opzionale per integrazione di sistema.
• Ingombro compatto e grado di protezione IP54 per installazioni interne su skid e macchine.

Come funziona
Il DRYPOINT ACM opera con due colonne di adsorbimento che funzionano alternativamente. L'aria compressa in ingresso passa attraverso prefiltrazione e separazione dei condensati prima di entrare nella colonna di adsorbimento, dove il disiccante rimuove l'umidità fino al punto di rugiada desiderato. La rigenerazione avviene in controcorrente con un flusso parziale di aria secca; la commutazione può essere ciclica o controllata dal punto di rugiada. Il progetto minimizza le perdite di spurgo e mantiene prestazioni PDP stabili. L'unità permette il passaggio anche in caso di interruzione di alimentazione per preservare la continuità del processo.

Controllo e monitoraggio

• Unità di controllo DP‑ACM con display a colori che mostra modalità operative, timer, controllo PDP, stato, avvisi e allarmi.
• Sincronizzazione del compressore di serie; interfacce di comunicazione opzionali (es. Modbus) per integrazione con sistemi di controllo di livello superiore e monitoraggio remoto.

Settori di applicazione

• Confezionamento e automazione — evita guasti legati all'umidità e assicura continuità di processo.
• Ingegneria meccanica e macchine utensili — protegge apparecchiature sensibili e mantiene la qualità produttiva.
• Linee di produzione con portate medie — essiccazione ottimizzata dal punto di vista energetico per condizioni di processo costanti.
• Sistemi OEM e pacchetti compressore — design compatto per integrazione su macchine e skid.

Realtà aumentata & visualizzazione
Opzioni AR e visualizzazione 3D (QR code / modello AR sulla scheda prodotto) disponibili per posizionamento virtuale e ispezione in ambiente cliente.

Tabella specifiche (modelli selezionati)
Intestazione: Connessione | Portata volumetrica (m³/h)* | Pressione di esercizio min./max | Temp. ingresso max. | Temp. ambiente min./max | Umidità aria | Condizioni ambientali | Punto di rugiada (PDP) | Consumo | Classe di protezione
DRYPOINT ACM 410: 1" | 100 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (interno) | Min. -40 °C (opz. -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 415: 1" | 150 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (interno) | Min. -40 °C (opz. -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 423: 1" | 225 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (interno) | Min. -40 °C (opz. -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 430: 1" | 300 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (interno) | Min. -40 °C (opz. -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 438: 1½" | 375 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (interno) | Min. -40 °C (opz. -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 455: 2" | 550 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (interno) | Min. -40 °C (opz. -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 465: 2" | 650 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (interno) | Min. -40 °C (opz. -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 485: 2" | 850 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (interno) | Min. -40 °C (opz. -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 495: 2" | 1000 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN (interno) | Min. -40 °C (opz. -70 °C) | Max. 40 W, 230 V | IP 54

Caratteristiche tecniche

• Marca: BEKO TECHNOLOGIES
• Denominazione: DRYPOINT ACM (serie DRYPOINT® ACM 410–495)
• Gamma portate: 100–1000 m³/h (a seconda del modello)
• Attacchi: 1" a 2" a seconda del modello
• Pressione di esercizio: 4–16 bar (manometrico)
• Temp. ingresso max.: 50 °C
• Temp. ambiente: +4 °C a +50 °C (installazione interna), altitudine 0–2000 m NN
• Umidità aria: fino al 100% a 45 °C (limiti di processo)
• Punto di rugiada (PDP): standard fino a −40 °C, opz. −70 °C
• Consumo controllo: tip. max. 40 W (230 V), ausiliario a seconda del modello
• Grado di protezione: IP 54
• Controllo: DP‑ACM display a colori, controllo PDP, timer, stati/avvisi/allarmi; Modbus opzionale
• Progetto: doppia colonna ad adsorbimento con rigenerazione in controcorrente; filtrazione e gestione condensati integrate
• Applicazioni: packaging e automazione, costruzione macchine, produzione a portate medie, OEM/pacchetti compressori
