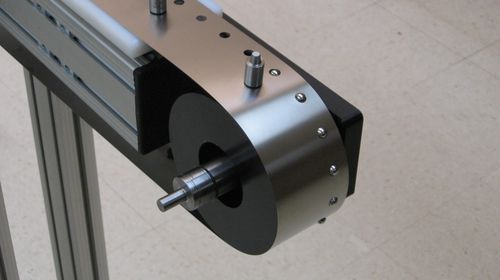

Puleggia per cinghia dentata

dentataper cinghia piattain metallo

Le pulegge dentate hanno denti o tasche intorno al diametro esterno del corpo della puleggia. I denti della dentatura si agganciano ai fori della cinghia metallica, mentre le tasche della dentatura si agganciano alle alette di trasmissione sulla circonferenza interna della cinghia. Come suggerisce il nome, questi denti o tasche sono utilizzati per la fasatura. La trasmissione di potenza, o il movimento di guida della cinghia, avviene ancora tramite le forze di attrito tra la cinghia piatta e le superfici della puleggia. Risultati precisi e duraturi con i nostri denti di fasatura brevettati con cuscinetti a sfera Le pulegge dentate di tipo I e II consentono la ripetibilità dei cicli senza accumulo di passo, noto anche come scorrimento della cinghia, entro tolleranze molto precise. La ripetibilità è la capacità di un singolo passo su rotazioni successive di una cinghia di tornare alla posizione iniziale entro una tolleranza specificata, in genere compresa tra 0,002" (0,051 mm) e 0,005" (0,127 mm). In un sistema di trasmissione ad attrito, la puleggia si muove leggermente più lentamente della cinghia. Se non viene controllato, lo scorrimento della cinghia in una cinghia metallica con trasmissione ad attrito provoca una perdita di ripetibilità, compromettendo la precisione dell'applicazione. L'uso di pulegge dentate di tipo I o II è il modo migliore per mantenere la precisione del sistema. Gli elementi della distribuzione, in particolare i denti, devono essere altamente resistenti. La durezza e la durata del materiale sono essenziali per garantire un'usura minima dovuta agli innesti successivi della cinghia e della puleggia. La puleggia dentata brevettata da Belt Technologies utilizza come denti dei cuscinetti a sfera temprati, progettati appositamente per offrire una maggiore resistenza all'usura continua.
