PLC con HMI integrato

con HMI con touch screen integratocon tastiera integratacon memoria integrata

Applicazione

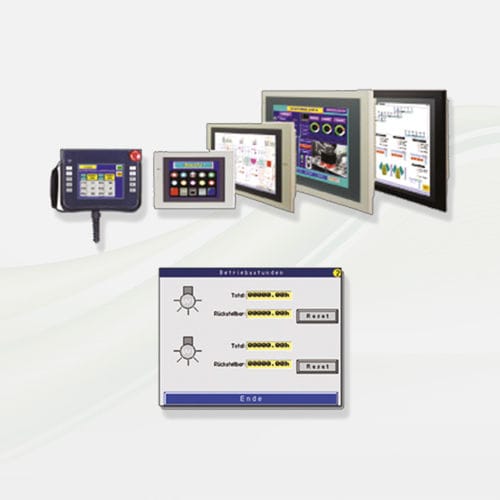

I dispositivi Beltron possono essere dotati di un terminale operativo (touchscreen). Sono disponibili display ad alta risoluzione con oltre 32.000 colori. Dimensione display: 5 pollici.

Funzioni 1
La schermata principale appare all'accensione del controllo macchina. I dati di processo più importanti sono rappresentati e visualizzati in modo chiaro nella schermata principale. L'essiccatore può essere acceso o spento tramite i pulsanti Start/Stop. Le icone delle lampade indicano lo stato delle rispettive lampade UV (fase di avvio, prontezza operativa) e dell'azionamento di trasporto. In caso di malfunzionamento, viene visualizzato un ticker con la causa esatta. Una visualizzazione energetica online e un contatore unità possono essere mostrati o nascosti su richiesta.

Funzioni 2
Un sistema di assistenza dettagliato è disponibile per tutte le pagine dello schermo; tutte le funzioni importanti delle pagine visualizzate sono spiegate in dettaglio. È possibile accedere a diverse funzioni tramite numerosi menu di selezione. L'accesso ai livelli operatore o utente può essere protetto tramite password per salvaguardare i dati di processo. Sono previsti due tastierini per l'immissione dei dati (un tocco sul campo desiderato attiva una tastiera di input). Informazioni aggiuntive importanti e richieste di sicurezza sono visualizzate tramite una finestra pop-up. I dati di processo possono essere memorizzati singolarmente in 20 programmi (ogni descrizione programma consente due righe di testo fino a 10 caratteri). Ogni lampada UV è dotata di due contatori ore di funzionamento per determinare la vita utile e il tempo totale di illuminazione. Sono disponibili una lista guasti e la storia dei guasti. Una funzione standby consente di ridurre l'emissione delle lampade durante fermi prolungati per ridurre il consumo energetico. A seconda delle dotazioni, possono essere impostati, registrati o modificati parametri aggiuntivi (es. misurazione UV in mJ, lingua, contatore unità).

Caratteristiche principali

• Display ad alta risoluzione con oltre 32.000 colori
• Dimensione display: 5 pollici
• Pulsante Start / Stop
• Ticker con causa precisa del guasto
• Sistema di assistenza dettagliato per tutte le pagine
• Memorizzazione dati di processo: fino a 20 programmi individuali
• Livelli operatore/utente protetti da password
• Due tastierini touch per l'immissione dati
• Ogni lampada UV: due contatori ore (vita lampada, tempo totale di illuminazione)
• Funzione standby per ridurre emissione lampade e consumo energetico
• Opzione: visualizzazione energia online e contatore unità

Vantaggi

• 60 anni di esperienza, Made in Germany
• Tecnologia UV innovativa
• Indurimento UV completo e uniforme
• Tempi di indurimento molto brevi
• Sistemi sostenibili ed energeticamente efficienti
• Possibilità di lavorazioni successive immediate
• Risultati brillanti e altamente resistenti ai graffi
• Maggiore durabilità e resistenza chimica

Applicazioni / Settori tipici

• Industria della stampa
• Industria elettronica
• Industria della plastica
• Industria dei materiali da costruzione
• Industria tessile
• Industria del packaging
• Industria farmaceutica
• Industria automobilistica
• Industria del vetro
• Ingegneria

Specifiche tecniche

• Terminale operativo: touchscreen
• Colori display: oltre 32.000 (alta risoluzione)
• Dimensione display: 5 pollici
• Controllo hardware Start/Stop
• Ticker guasti con causa precisa
• Sistema di assistenza dettagliato a schermo
• 20 memorie di processo programmabili (ciascuna con descrizione su 2 righe)
• Livelli utente con protezione via password
• Due tastierini touch; tastiera di input automatica
• Ogni lampada UV: due contatori ore (vita utile e tempo totale di illuminazione)
• Modalità standby per ridurre la potenza delle lampade durante i fermi
• Opzione: visualizzazione energia online e contatore unità
• Parametri regolabili: misurazione UV (mJ), lingua, contatore unità (secondo dotazione)
