Localizzatore di guasti di isolamento ISOSCAN® EDS30

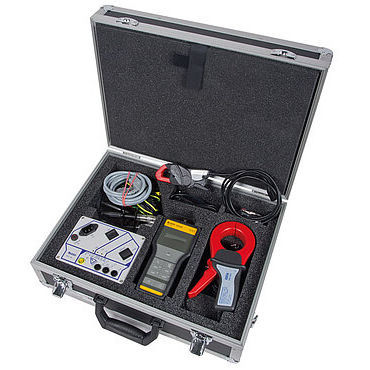

Custodia portatile per guasti di isolamento Applicazione circuiti principali e di controllo Sonde di corrente Ø 20/52/115 mm Misura della corrente residua nei sistemi TN/TT Concetto di sistema universale L'EDS30... è un sistema portatile di localizzazione dei guasti di isolamento progettato per individuare i guasti di isolamento nei sistemi non portati alla luce (sistemi IT). Tutti i componenti essenziali sono alloggiati in una robusta valigetta di alluminio, comoda da trasportare. Caratteristiche Sistema mobile di localizzazione dei guasti di isolamento per sistemi IT CA 42...460 Hz 0...790 V/DC 0...960 V o sistemi diseccitati Misura della corrente residua nei sistemi TN/TT Utilizzo nei circuiti principali e di controllo Morsetti di misura 20/52 mm (115 mm opzionale) Robusta valigetta in alluminio, comoda da trasportare Dispositivi di prova PGH18... con corrente di prova variabile 1...25 mA Tensione di prova integrata per sistemi diseccitati (PGH186) Valutatore di guasti di isolamento EDS195PM Display LC retroilluminato, 3 x 16 caratteri Morsetti di misura 20/52 mm in dotazione Alimentato da un accumulatore (fornito con un alimentatore) Valore di risposta guasto di isolamento 2...10 mA per i circuiti principali Valore di risposta guasto di isolamento 0,2...1 mA per i circuiti di controllo Valore di risposta misura corrente residua 10 mA...10 A Modalità operativa selezionabile localizzazione del guasto di isolamento/misura della corrente residua Applicazioni Sistemi IT senza sistema di localizzazione dei guasti di isolamento (EDS) installato EDS3090PG per circuiti principali fino a 20...575 V AC 42...460 Hz, 20...504 V DC con AGE185 fino a 500...790 V AC 42...460 Hz, 400...960 V DC EDS3091PG per circuiti di controllo fino a 20...265 V CA 42...460 Hz, 20...308 V CC EDS3096PG per circuiti principali in sistemi IT fino a 0...575 V CA 42...460 Hz, 20...504 V CC, con tutti i poli scollegati
