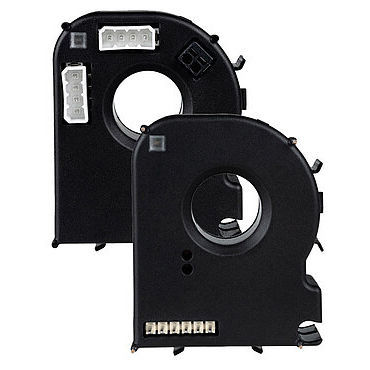

Modulo di monitoraggio della corrente residua RCMB130

di difetticompattoRS-485

Il modulo di sorveglianza della corrente differenziale, sensibile a tutte le correnti, verifica la presenza di eventuali correnti di derivazione e di guasto nelle alimentazioni elettriche con messa a terra fino a 300 V e negli utilizzatori collegati con correnti nominali fino a 32 A. Il modulo è concepito per l’installazione in dispositivi di distribuzione come i PDU (Power Distribution Unit), le scatole di distribuzione o le prese multiple ed ha un’alimentazione di DC 12…24 V. Il modulo RCMB131-01 è concepito per l’installazione in PDU e in scatole di distribuzione. Il modulo può comunicare con un master utilizzando Modbus RTU, tramite un’interfaccia RS-485. Il modulo RCMB131-02 è concepito per l’installazione in PDU e in scatole di distribuzione. Attraverso un’uscita PWM, il modulo trasmette in uscita il valore RMS della corrente differenziale, che viene letto e valutato da un circuito sovraordinato. Il modulo RCMB132-01 è concepito per l’installazione in PDU e in scatole di distribuzione. Il modulo può comunicare con un master utilizzando Modbus RTU, tramite un’interfaccia RS-485. Esiste la possibilità di effettuare un collegamento daisy chain di più dispositivi. A tale scopo, nel RCMB132-01 sono presenti due connettori RS-485 identici (incl. alimentazione di tensione).
