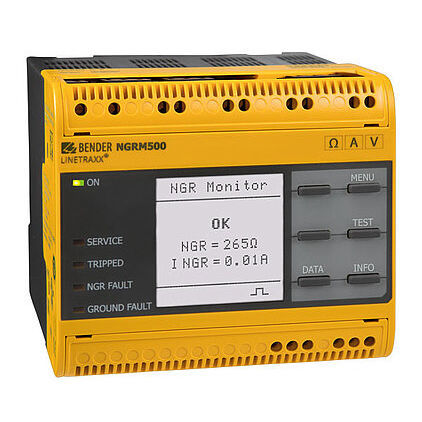

Sistema di monitoraggio di resistenza di messa a terra LINETRAXX® NGRM500

rete di distribuzione dell'energiadi misuraEthernet

L'NGRM500 è destinato all'uso solo in sistemi con messa a terra ad alta resistenza. In questi sistemi, l'NGRM500 monitora: la corrente attraverso la resistenza di messa a terra del neutro (NGR), la tensione tra il punto stella del trasformatore e la terra (caduta di tensione attraverso l'NGR), le condizioni dell'NGR. Per soddisfare i requisiti degli standard applicabili, è necessario effettuare impostazioni personalizzate dei parametri sul dispositivo per configurarlo in base alle apparecchiature e alle condizioni operative locali. Caratteristiche Determinazione della RNGR con metodi di misura passivi e attivi Monitoraggio continuo della RNGR anche se l'impianto è disalimentato; Allarme o intervento in caso di guasto a terra Monitoraggio della corrente INGR Monitoraggio della tensione UNGR Comunicazione Ethernet Server web Selezione della lingua (tedesco, inglese GB e US, spagnolo, francese) Pulsante di test (interno, esterno) con/senza intervento Analisi FFT dei segnali di misura Pulsante per la localizzazione manuale dei guasti a terra Relè per il rilevamento dei guasti a terra e dei guasti alle resistenze Relè per lo spegnimento dell'impianto dopo un tempo configurabile Combinabile con RCMS... per lo spegnimento automatico dei feeders Interfaccia grafica utente Ampio intervallo di tensione di alimentazione Campo di utilizzo fino a 2000 m AMSL Memoria guasti/storia Uscita analogica dei valori misurati (0...10 V, 4...20 mA, ecc., parametri selezionabili) Protezione con password Intervento su RMS, segnale componente fondamentale o armoniche Rilevamento di guasti a terra CA e CC
