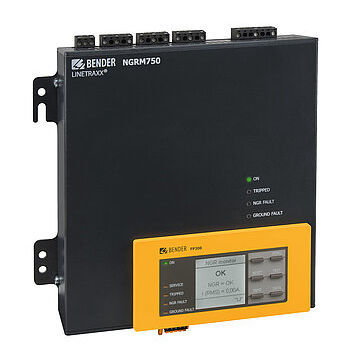

Sistema di monitoraggio di resistenza di messa a terra LINETRAXX® NGRM750

di trasformatoriEthernetIP

Il monitor del resistore di messa a terra del neutro NGRM750 rileva i guasti del resistore di messa a terra e i guasti a terra e monitora le tensioni di linea. È destinato all'uso in sistemi di alimentazione commerciali e industriali con messa a terra a bassa resistenza (LRG). È un dispositivo avanzato che consente il monitoraggio di : Corrente attraverso la resistenza di messa a terra del neutro (NGR) Tensione tra il punto neutro del trasformatore o del generatore e la terra (caduta di tensione attraverso l'NGR) Guasto dell'NGR (aperto), compreso il guasto delle connessioni tra neutro e terra Tensioni linea-linea e linea-terra Un vantaggio per molti utenti è l'interfaccia utente multilingue che consente di leggere i valori e programmare nella propria lingua madre. Il relè è progettato per un facile retrofit con un'interfaccia uomo-macchina (HMI) montabile a pannello. Se si preferisce, il relè può essere facilmente programmato tramite il webserver integrato. Gli NGRM750 possono collegarsi facilmente a un sistema di supervisione con comunicazioni Modbus TCP/IP o RTU. Per le applicazioni di messa a terra di generatori o trasformatori ad altitudini estreme, l'NGRM750 è in grado di funzionare a 5.000 m sul livello del mare. Si tratta di una soluzione ideale che può essere facilmente adattata alle applicazioni LRG esistenti o installata in fabbrica in nuovi pacchetti LRG. Capacità fino a 25 kV e 2.000 A Caratteristiche Determinazione della RNGR con metodi di misura passivi e attivi Monitoraggio continuo della RNGR anche se l'impianto è disalimentato Allarme o intervento in caso di guasto a terra Monitoraggio della corrente INGR Monitoraggio della tensione UNGR Indicazione di fase guasta (opzionale; fino a 690 V accoppiamento diretto, altrimenti tramite trasformatori di potenziale)
