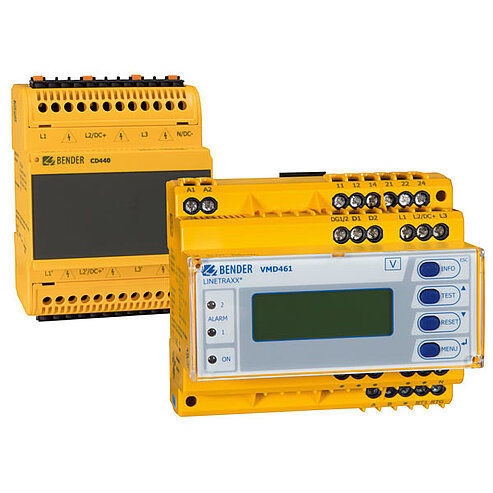

Relè di sorveglianza di frequenza LINETRAXX® VMD461

di sequenza di fasidi assenza di fasedi squilibrio di fase

Monitoraggio della tensione fino a 1200 V Tutte le funzioni sono rappresentate in codici ANSI monitoraggio di tensione e frequenza a 3 stadi con relativo ritardo di risposta Utilizzabile opzionalmente per un'ampia varietà di configurazioni di sistema come AC, 3AC, 3NAC e DC Il relè multifunzionale di monitoraggio della tensione VMD461 monitora frequenze, sottotensioni e sovratensioni in sistemi DC, AC e 3(N)AC. Le tensioni di fase e/o le tensioni da linea a linea sono misurate come valore efficace e vengono visualizzate continuamente sul display del dispositivo. Il valore misurato necessario per attivare il relè di allarme viene memorizzato. Il VMD461 dispone di funzioni di misura aggiuntive per: ROCOF df/dt Monitoraggio dello spostamento vettoriale Monitoraggio dello squilibrio Monitoraggio della sequenza di fase Per tutte le funzioni di misura disponibili vengono forniti i codici ANSI corrispondenti. I tempi di ritardo configurabili consentono di tenere conto di particolari caratteristiche specifiche dell'installazione (ad esempio, procedure di avvio specifiche del dispositivo). Il VMD461 richiede una tensione di alimentazione esterna. L'uso opzionale di un dispositivo di accoppiamento CD440 estende l'intervallo di tensione monitorabile a 1200 V DC/3AC o 690 V 1AC/3NAC. Caratteristiche In combinazione con un dispositivo di accoppiamento CD440, è possibile monitorare sistemi DC fino a 1200 V, sistemi 1AC fino a 690 V, sistemi 3AC fino a 1200 V e sistemi 3NAC fino a 690 V Tutte le funzioni sono rappresentate in codici ANSI Monitoraggio di sistemi DC, 1AC, 3(N)AC DIN EN 60255-1:2010-9 Sicurezza a singolo guasto Monitoraggio di squilibrio, mancanza di fase e sequenza di fase Monitoraggio degli interruttori e/o dei sezionatori collegati (configurabile: NC/NO/off) Rilevamento dell'isolamento df/dt (ROCOF)
