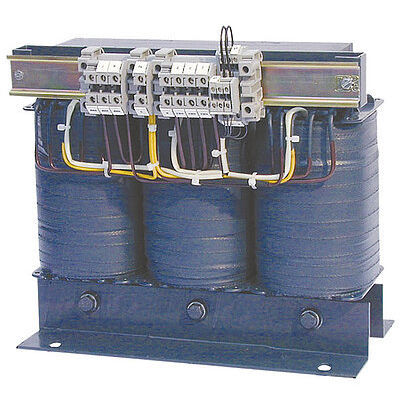

Trasformatore di isolamento DS0107

incapsulatodi protezioneper applicazioni mediche

I trasformatori della serie DS0107 hanno un isolamento rinforzato e sono conformi ai requisiti delle norme IEC 61558-1 / DIN EN 61558-1 (VDE 0570-1) e IEC 61558-2-15 DIN EN 61558-2-15 (VDE 0570-2-15). Inoltre, i trasformatori sono conformi ai requisiti della norma IEC 60364-7-710 / DIN VDE 0100-710 (VDE 0100-710) per i sistemi IT in ambienti medici. Gli avvolgimenti sono isolati galvanicamente. Per ridurre al minimo le interferenze elettriche, tra l'avvolgimento primario e quello secondario è installato uno schermo elettrostatico il cui cavo di uscita è collegato a un terminale isolato per il collegamento al collegamento equipotenziale. Gli angoli di fissaggio sono isolati dal nucleo del trasformatore per garantire un'installazione isolata conforme ai requisiti della norma DIN VDE 0100-710 (VDE 0100-710): 2002-11, paragrafo 710.512.1.6.2). I trasformatori sono disponibili per installazione orizzontale e verticale. La protezione contro la corrosione è garantita da un'impregnazione completa di resina. I trasformatori sono progettati per essere utilizzati in ambienti asciutti. I trasformatori della serie SK2 sono completamente incapsulati e soddisfano i requisiti della classe di protezione II. Caratteristiche Sensori di temperatura incorporati secondo DIN 44081 (120 °C) Avvolgimento schermato con terminale di connessione isolato e portato all'esterno Angoli di montaggio isolati Grado di protezione IP00 (tipo di costruzione: aperto) Grado di protezione IP23 (incl. custodia) Classe di protezione I Classe di protezione II (opzione: versione completamente incapsulata) Isolamento rinforzato Classificazione dell'isolamento ta40/B Connessioni: terminali a vite Livello di rumore < 35 dB (A) (a vuoto e a carico nominale) Gruppo vettoriale: Yyn O
