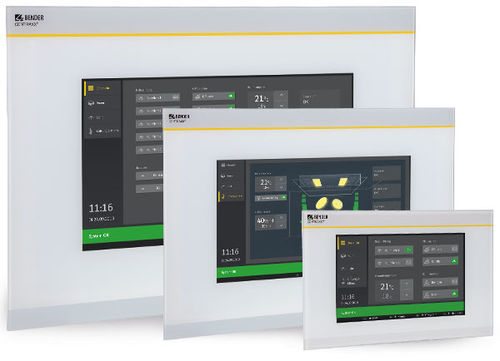

Terminale con touch screen COMTRA ® CP9 series

ad incastroIP54senza ventole

Panoramica

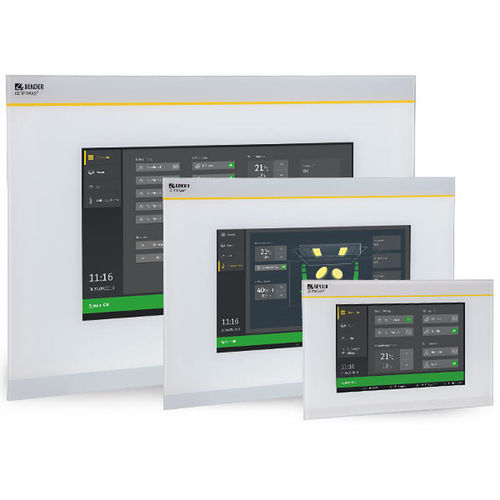

I pannelli di indicazione e controllo forniscono allarmi visivi e acustici e traducono i dati di sistema in istruzioni operative chiare. La serie COMTRAXX® CP9xx è un pannello di controllo touch per ambito medicale, applicazioni industriali e edifici specialistici, con visualizzazione grafica, notifiche di allarme e integrazione di sottosistemi esterni.

Caratteristiche principali

• Centro di monitoraggio e controllo sensibile al tocco
• Facile integrazione di componenti Bender e di terze parti
• Taglie display: 7", 15,6", 24" con vetro temprato e antiriflesso
• Protezione frontale IP54 — pulizia e disinfezione agevolate
• Piastra frontale senza viti e funzionamento senza ventola (silenzioso)
• Integrazione grafica di planimetrie e visualizzazione stato in qualità fotografica
• Conversione ed espansione semplici con interruzioni minime
• Supporto PoE opzionale per CP907

Applicazioni

• Monitoraggio, gestione e visualizzazione di Medical Isolated Power Systems (IPS)
• Sistemi di distribuzione gas medicali
• Impianti di ventilazione e condizionamento
• Illuminazione locali e luci sala operatoria
• Sistemi di alimentazione speciali (BSV / UPS)
• Integrazione con sistemi di altri produttori

Varianti (dispositivi completi)
Type | Display Size | Power Supply | Devices Dimensions (W x H x D) | Weight | Display Unit (glass, tempered) | Art.*
CP907 | 7" (17,6 cm) | DC 24 V, < 15 W (PoE possibile) | 226 x 144 x 78 mm | 1,1 kg | white | B95061080
CP907 (senza cassa da incasso) | 7" (17,6 cm) | DC 24 V, < 15 W (PoE possibile) | 226 x 144 x 78 mm | 0,9 kg | white | B95061093
CP915 | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | white | B95061081
CP915 (grigio) | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | grey | B95061085
CP924 | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | white | B95061083
CP924 (grigio) | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | grey | B95061084

Componenti separati
Device series | Type | Art. No.*
CP907 | Flush-mounting enclosure | B95100140
CP915 | Display unit white / Display unit grey | B95061112 / B95061113
CP924 | Display unit white / Display unit grey | B95061115 / B95061116

Accessori opzionali

• CP907 surface-mounting enclosure — Art.-Nr. B95061915
• CP9xx replacement plug connector kit — Art.-Nr. B95061910
• CP9xx suction lifter (per rimuovere il display; CP915 e CP924) — Art.-Nr. B95061911

Contenuto della fornitura
Unità di visualizzazione, cassa da incasso con piastra di montaggio ed elettronica, cavo di collegamento CP9xx e kit connettori.

Specifiche tecniche

• Taglie display: 7", 15,6", 24"
• Vetro frontale: temprato e antiriflesso
• Classe di protezione: IP54 (frontale)
• Operatività: interfaccia touch con menu chiaro e immagini interattive
• Uscite di allarme visive e acustiche
• Funzionamento senza ventola (silenzioso)
• Integrazione: planimetrie grafiche e sottosistemi esterni (es. stazioni di ricarica, citofonia)
• Alimentazione per variante: CP907 — DC 24 V, <15 W (PoE possibile); CP915 — AC 100…240 V, <30 W; CP924 — AC 100…240 V, <55 W
• Dimensioni / peso per variante: vedi sezione Varianti
